浩辰CAD怎么画3D月饼

浩辰CAD画图软件中，我们是可以直接画3D月饼的，但是还有很多小伙伴不知道具体的操作步骤。本文为大家带来关于画3D月饼的详细教程分享，快一起来看看吧！

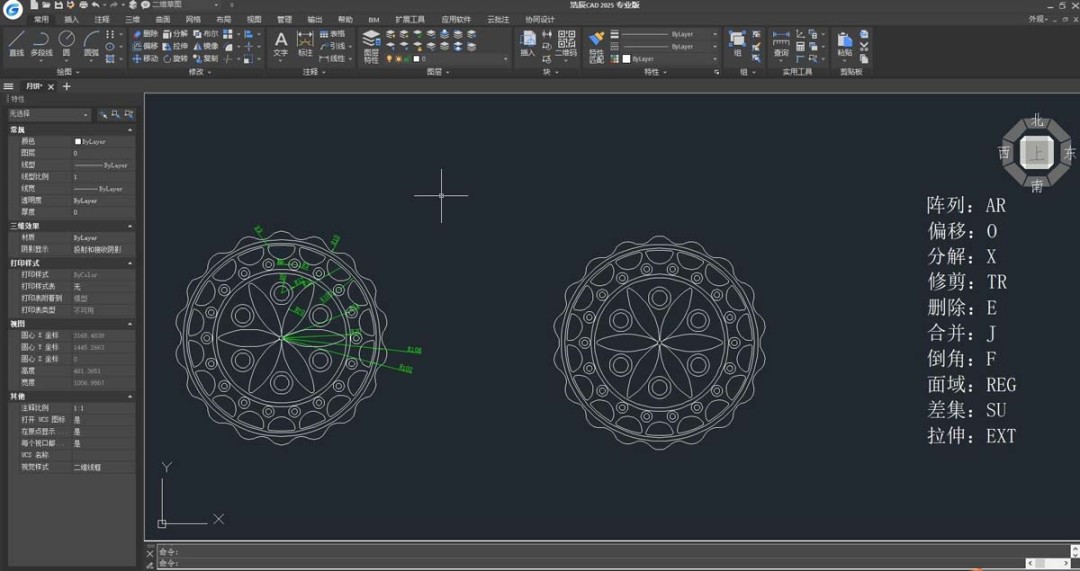

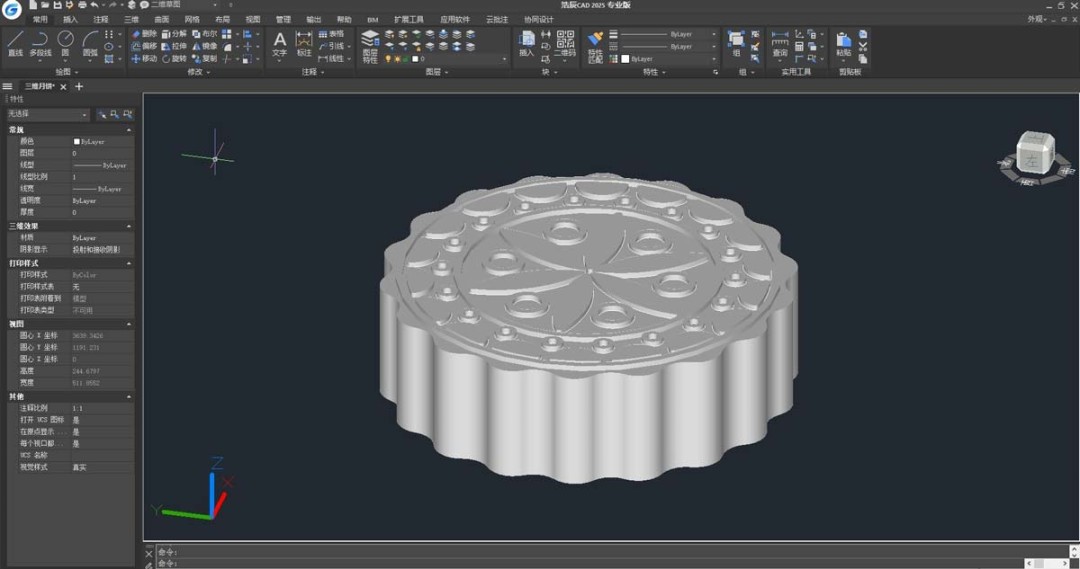

浩辰CAD怎么画3D月饼

一、绘制月饼轮廓图

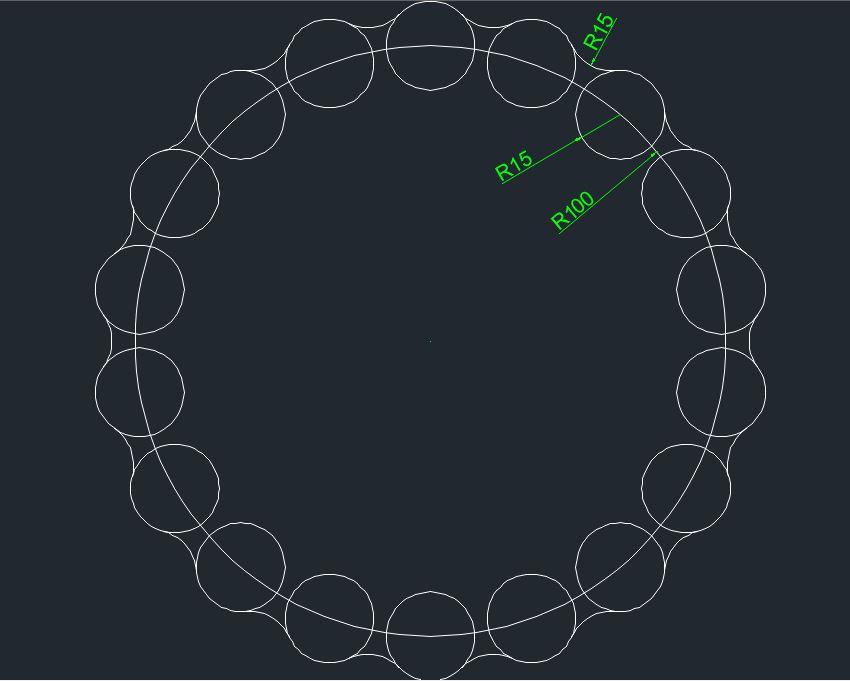

打开浩辰CAD，使用圆命令[C]绘制半径为100的圆，并以大圆的象限点为圆心，绘制半径为15的圆。再使用阵列命令[AR]，选择极轴阵列，圆心为阵列中心点，项目数为18，并使用分解命令[X]打散阵列对象。接着使用圆命令[C]，依次选择两边圆切点，半径为15绘制圆，并使用修剪命令[TR]裁剪圆为圆弧。最后使用阵列命令[AR]将圆弧进行极轴阵列，项目数为18。

二、绘制月饼装饰性纹样图

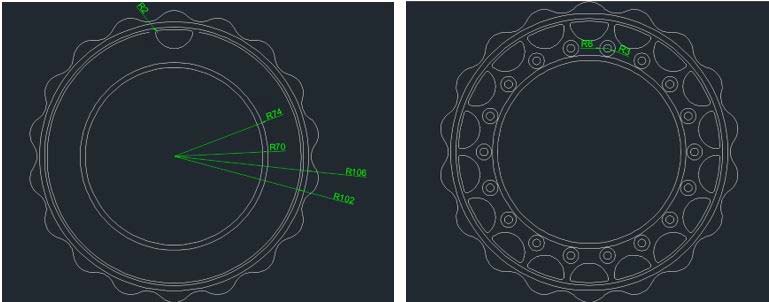

裁剪线段后，使用倒角命令[F]，设置半径为2，并使用删除命令[E]将其余圆弧删除。再使用圆命令[C]分别绘制半径为74、70、102、106，并使用阵列命令[AR]将圆弧进行极轴阵列，项目数为18。之后使用分解命令X将阵列对象打散，再使用圆命令[C]，依次选择两边圆切点，半径为10绘制圆，并使用偏移命令[O]将圆向内偏移距离4。最后使用圆命令[C]在圆心绘制半径为3的圆，并使用阵列命令将两个圆进行极轴阵列，项目数为18。

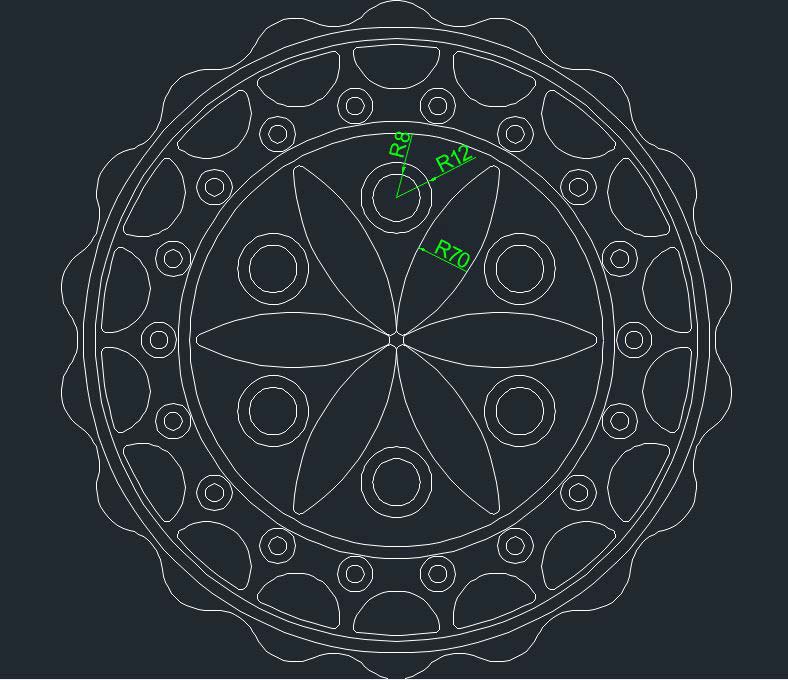

接着使用圆命令[C]绘制半径为70的圆，将圆裁剪为圆弧后，使用阵列命令[AR]将圆弧以圆心为阵列中心点进行阵列，并使用分解命令[X]打散阵列对象。使用圆命令[C]，依次选择两边圆切点，半径为15绘制圆，并使用偏移命令[O]分别将圆向内偏移距离3、4。最后使用阵列命令[AR]将圆以圆心为阵列中心点进行阵列，项目数为6。

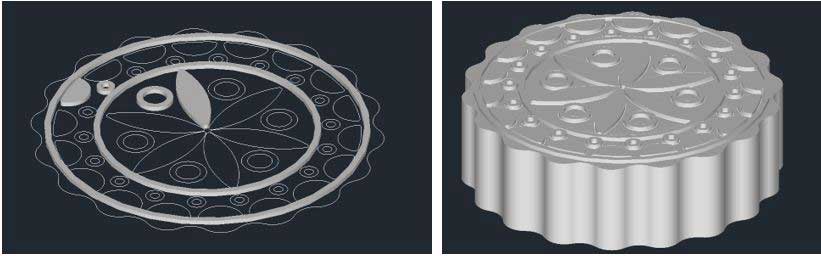

三、3D月饼的建模

首先使用面域命令[reg]依次选择两个圆，使用差集命令[SU]将两个面域进行差集。再使用拉伸命令[EXT]将月饼顶部花纹向上拉伸距离3，并使用阵列命令[AR]将拉伸对象分别进行阵列操作。最后使用合并命令将月饼外部花纹进行合并，并使用拉伸命令[EXT]将外部花纹向下拉伸距离66。
