CAD形位公差是什么

CAD形位公差是什么呢？添加形位公差，以表示特征的形状、轮廓、方向、位置和跳动的允许偏差。本文为用户们带来详细的介绍，快一起来看看下面的详细介绍吧！

CAD形位公差是什么

使用浩辰CAD制图软件在图形中添加形位公差，以表示特征的形状、轮廓、方向、位置和跳动的允许偏差。

形位公差将以特征控制框的形式添加到图形中。特征控制框中包含了一个公差标注的所有信息。在创建形位公差时，使用 TOLERANCE 和 LEADER 命令将分别创建不带引线和带引线的形位公差。

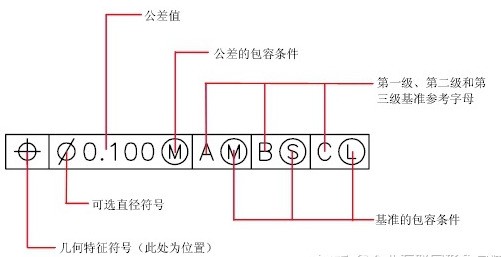

形位公差的特征控制框包含至少两个框格。第一个特征控制框包含了表示公差标注特征的的位置、方向、形状、轮廓和跳动的几何特征符号。形状公差可用来控制直线度、平面度、圆度和圆柱度；轮廓控制直线和表面。以下图例中，特征就是位置。如下图所示：

特征控制框中的内容可随时修改，大多数编辑命令都可以对其修改，还可以在对象捕捉模式开启的情况下对其进行捕捉。形位公差具有夹点，同样可使用夹点模式对其进行编辑。但是要注意的是，形位公差与标注和引线不一样，不具有关联性，与几何对象无关联。
