如何用Blender手搓PS5 Pro

如何用Blender手搓PS5 Pro呢？一些小伙伴在使用这款软件的时候，还不知道如何手搓pspro。本文为大家带来详细的教程分享，快一起来看看吧！

如何用Blender手搓PS5 Pro

利用多个修改器组合，制作两侧盖板

因为PS5 Pro的官方设计已经公开，所以我们需要先找到照片作为参考，需要我们建模的就是两侧盖板、主体、散热栅格和底座这四个部分，就从最具代表性，视觉占位最大的盖板做起吧。

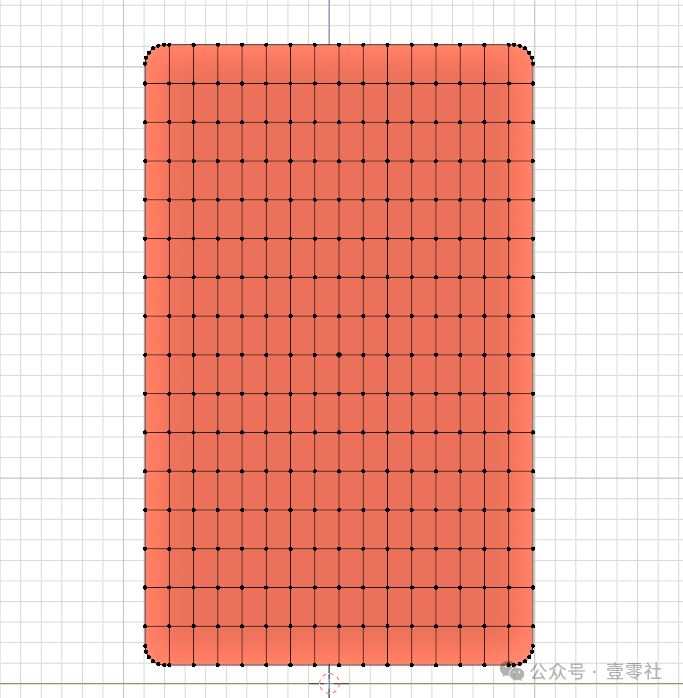

PS5 Pro的侧面盖板是一个非规整的凹凸面，但如果是正交侧视图，其实可以看到它就是一个四角带有圆弧的长方形而已，所以如图1所示，我们新建一个平面，在编辑模式下为它添加多个细分，当然也可以直接用“简单”模式的表面细分修改器，然后在编辑模式下为它的四个角添加倒角效果。

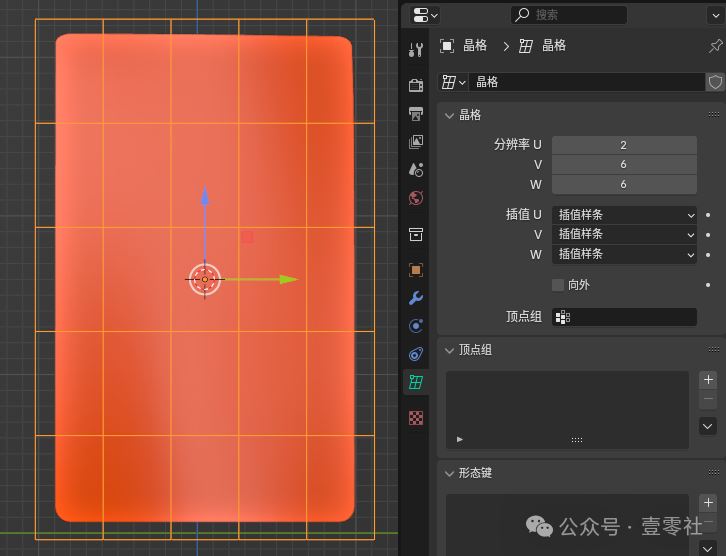

接下来我们就需要让它呈现出不规则的凹凸效果，如果在编辑模式下直接用衰减编辑的话，范围其实很不好控制，可能需要反复调整衰减形态，所以我的建议是使用“晶格”修改器，具体来说就是先在场景中新建一个晶格，然后把它的尺寸缩放成和我们侧盖板几乎相同的形状，然后如图2所示，在晶格的属性设置里，把它的U和W方向分辨率各设置为6，当然你也可以按你自己的喜好来设置。

然后回到盖板模型，使用“晶格”修改器，选择刚刚我们制作的晶格，此时我们在编辑模式下调整晶格的顶点，就能看到侧盖板也随之而形变，用这种方法制作的变形效果比较直观，而且调整起来相对容易，完成后我们为它添加“实体化”修改器，增加一些厚度。

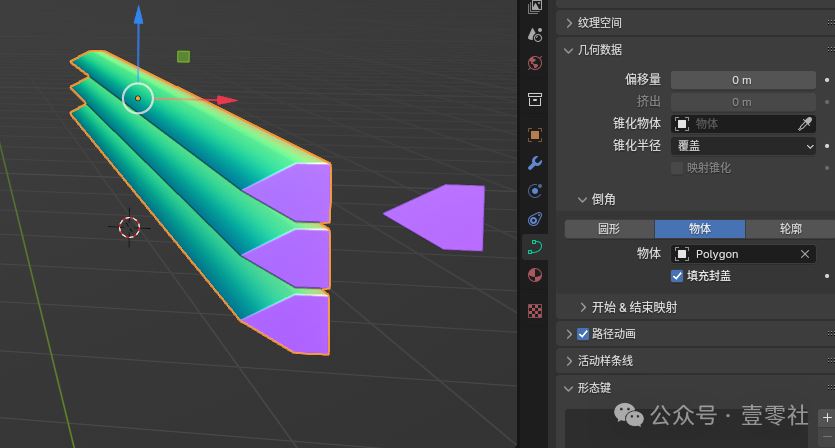

造型设计完成后，我们需要制作PS5 Pro标志性的“三条杠”装饰条，而这三条杠是，由三个三角锥体所构成的，制作方法也比较简单，我们先新建一条“曲线路径”，然后在编辑模式下额外复制两条，为了让它呈现出三角锥柱体的形态，我们还需要在场景中新建一个三角形的曲线模型，这个曲线模型可以通过打开“Extra Curve Objects”插件来生成，然后在编辑模式下将其调整为如图3的外形后，将其设定为曲线的倒角形态，并勾选“填充封盖”，即可完成设计。

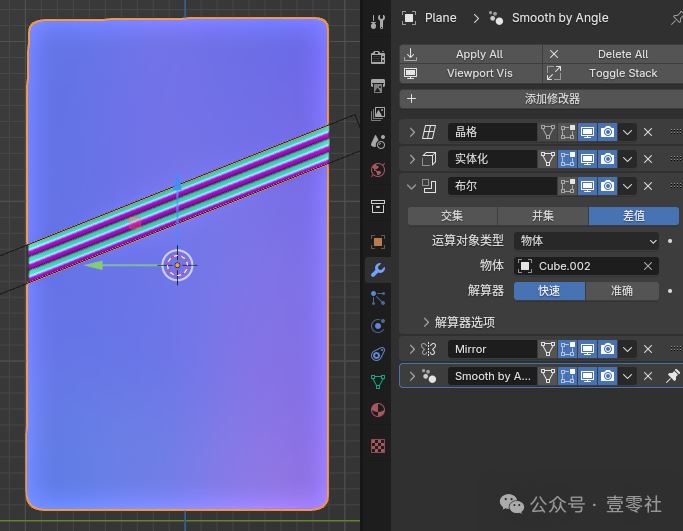

下一步我们需要把这个三条三角锥放到侧盖的对应位置，同时还要删掉这个位置的侧盖模型，如图4所示，先新建一个立方体，旋转一定角度后于侧盖重叠，高度和三条三角锥相同。

然后为侧盖添加“布尔”修改器，模式选择为“差值”，目标为刚刚新建的立方体，这样就能在侧盖上切开一条缝隙，恰好容纳三条三角锥。这时候还需要把三角锥的两端与侧盖切平，所以我们要再新建两个立方体放在侧盖的前后两端，并为三角锥添加布尔修改器，操作方式和之前相同。

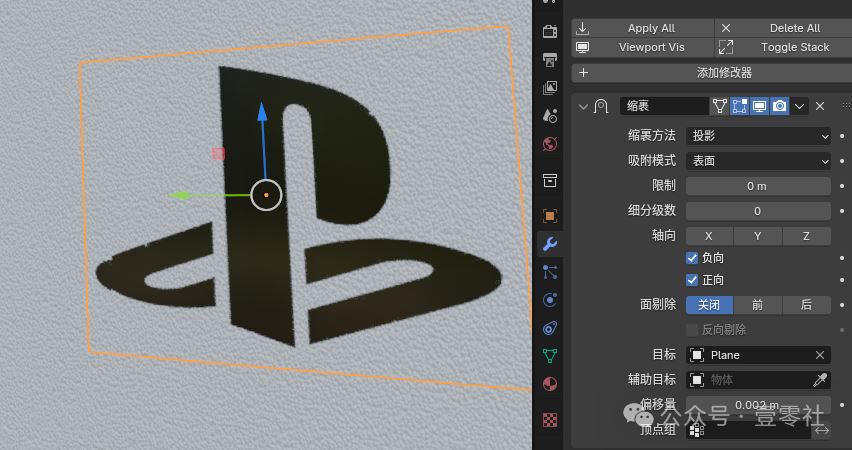

此时我们的侧盖还差最后一步，那就是贴上PS的标签，在网上下载一张PS标签的图片，在图片编辑软件里将它切成带透明度的PNG图片，然后通过“添加”“图像”“网格平面”将其导入，在Cycles渲染器下我们就能正确显示效果了。此时为了把标签贴到侧盖上，我们需要先在编辑模式下为它添加多次细分，当然也可以用“简单”模式的表面细分修改器，然后再使用“缩裹”修改器，如图5所示把它“投影”到侧盖上，即可实现丝滑贴附的效果啦。

制作主机主体、散热窗格和底座

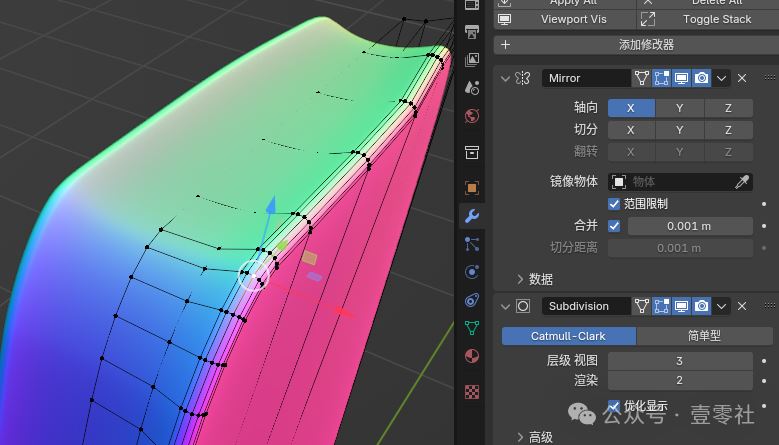

PS5 Pro的主体部分其实就是一个黑色的立方体，但要注意的是需要将所有的边缘都做凸起和倒角效果，具体来说如图6所示，我们在新建立方体之后，为它添加“镜像修改器”和“表面细分”修改器，此时记得删掉加载两面镜像之中的面，全选最边缘的边进行倒角处理，最后再用“自动平滑着色”即可实现效果。

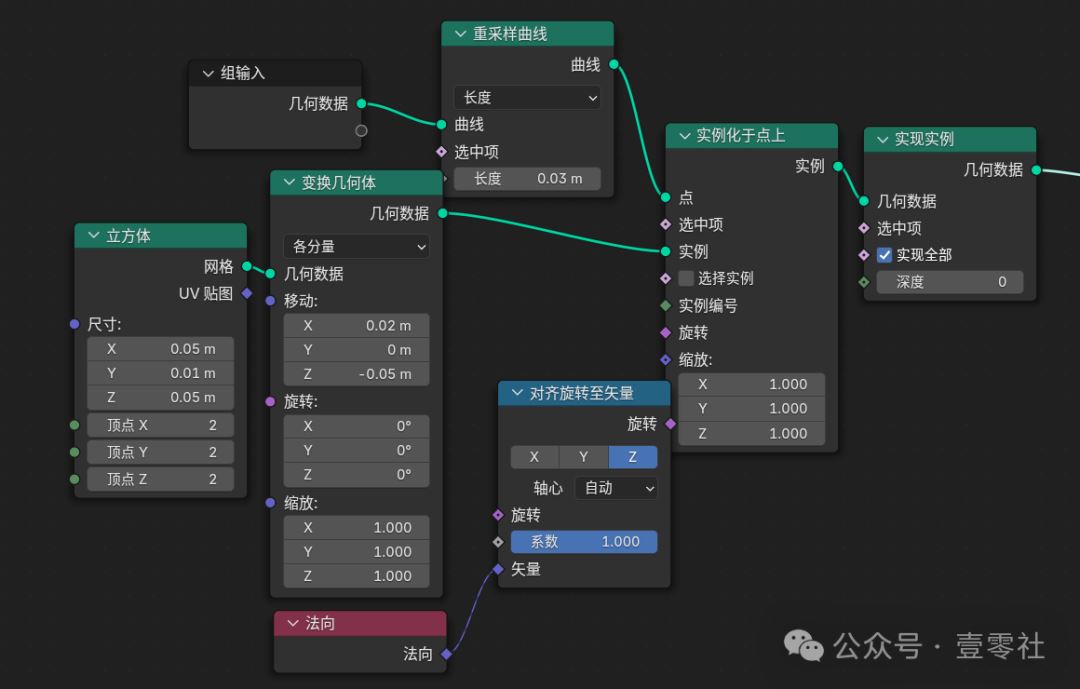

这一步完成后其实我们就已经可获得如图7的效果了，但如果从正面看，在侧盖板和柱体之间还差了散热栅格，这个部分也比较容易设计，我们进入主体的编辑模式，复制一条倒角之后获得的侧边，并将其从模型中分离出来，再应用旋转和缩放之后按右键将其转换为曲线，接下来如图8所示，进入它的几何节点编辑器，在曲线路径上添加设置为正确形状的立方体，就能得到如图9的正面观看效果了。
