AE怎么绘制刻度尺

Adobe After Effects软件中，很多小伙伴对于具体如何绘制刻度尺，还不是很清楚。本文为大家带来详细的教程分享，快一起来看看吧！

AE怎么绘制刻度尺

利用中继器和形状图层创建标尺刻度

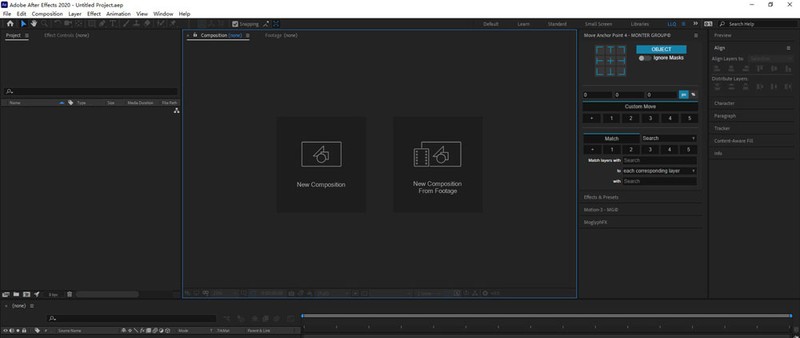

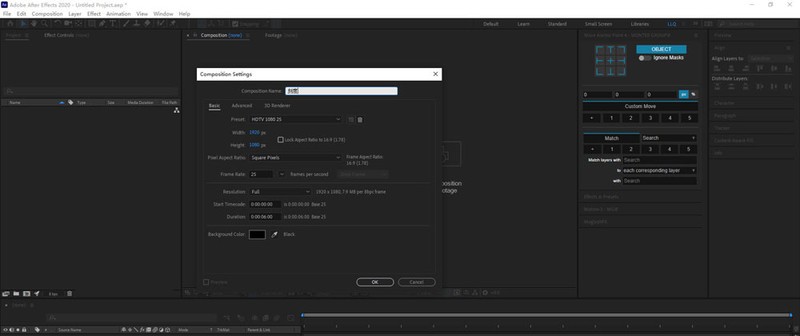

打开AE，新建工程文件，创建一个名为刻度的合成;

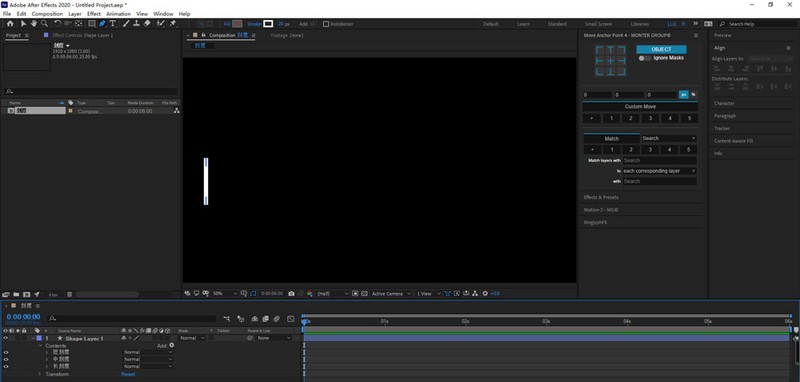

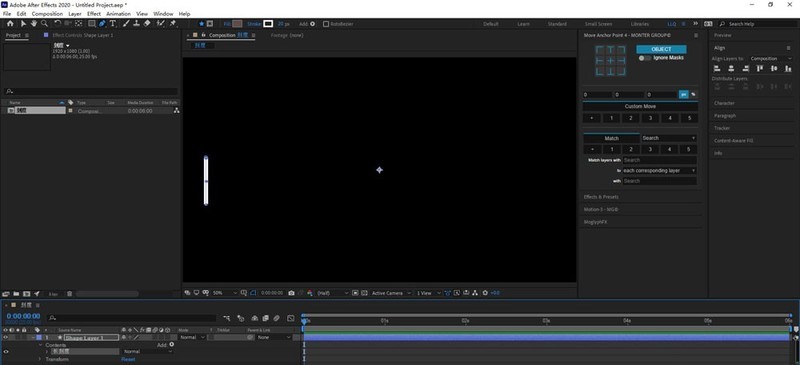

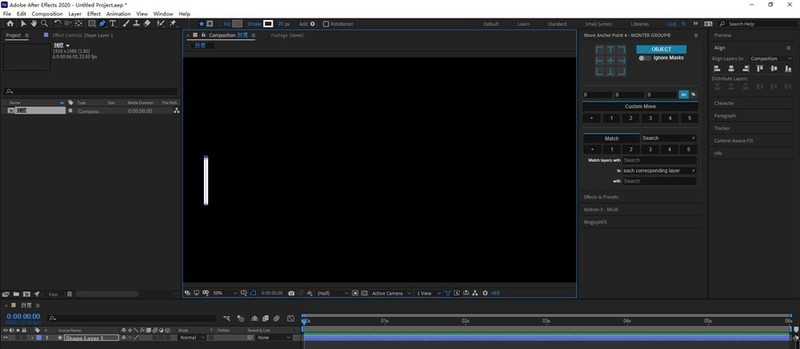

使用钢笔工具在合成中画出一条线段，保留描边颜色，取消填充颜色;

展开形状图层将刚才创建的形状重命名为长刻度;

复制长刻度两次，分别命名为中刻度和短刻度;

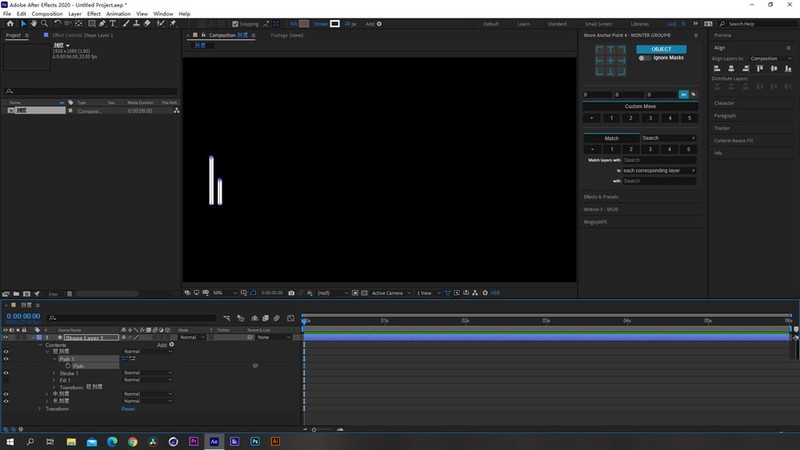

选中段刻度的path路径，将其向右移动一定的距离;

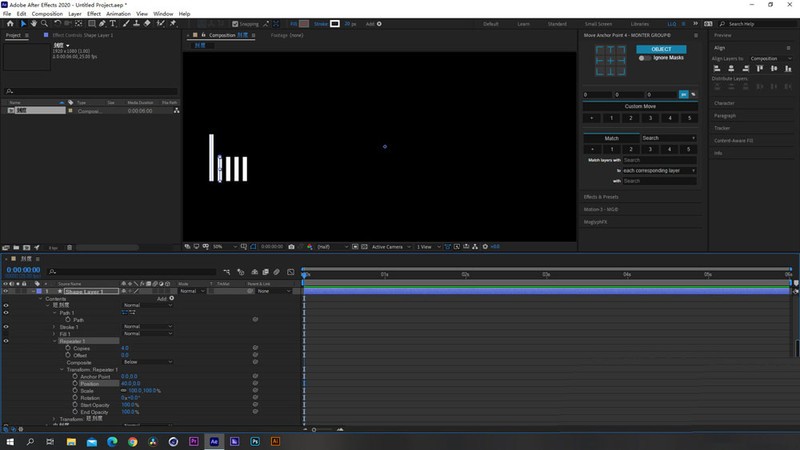

为短刻度添加repeater中继器，复制4份，在变换属性中，将位置属性X调整为40，可以到效果如图;

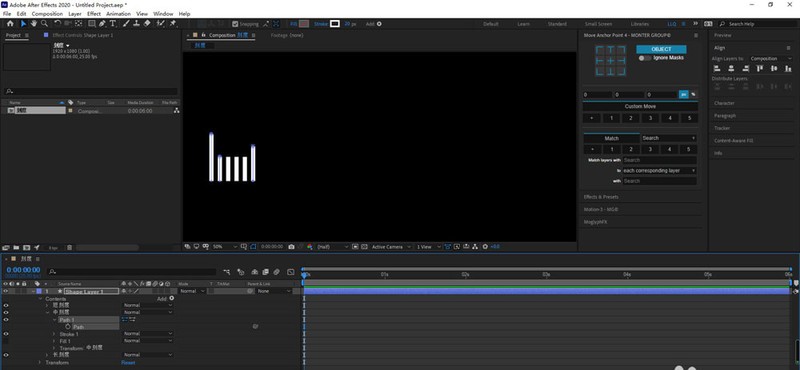

接下来选中中刻度的path路径，将其移动到图中的位置;

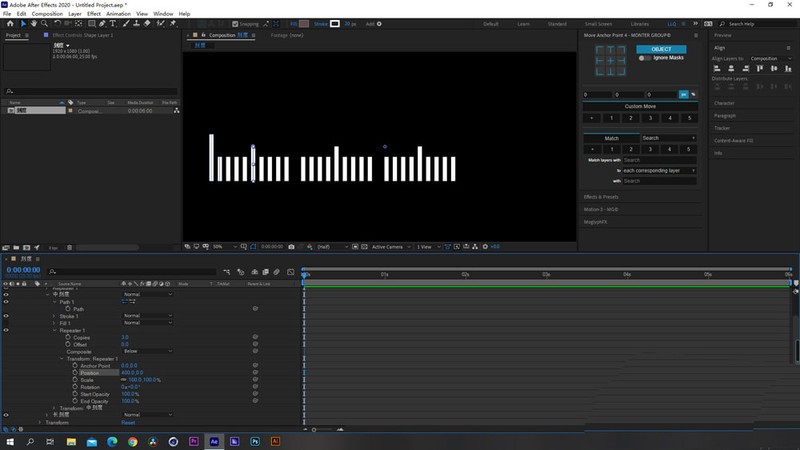

然后我们为短刻度再次添加repeater中继器，这次是放在短刻度的下面，调整属性如图所示，复制6个副本出来;

接着继续为中刻度添加repeater中继器，选中中刻度形状，再添加中继器，这样可以保证中继器只作用于中刻度，属性调整如图所示;

最后我们为长刻度添加中继器效果，调整相关属性如图所示，可以看到一条长长的标尺刻度就出现了;

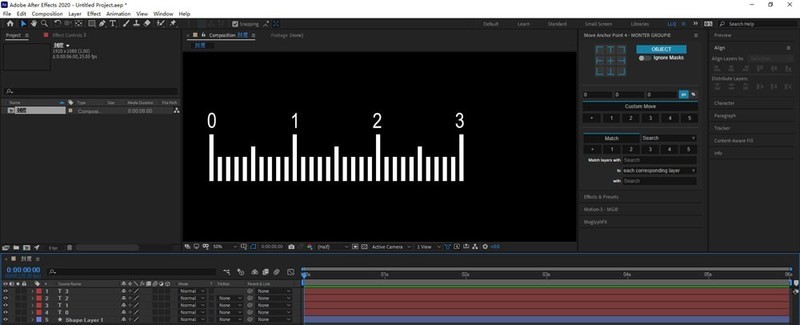

为刻度添加刻度值，至此我们的刻度标尺就做好了，主要是中继器的熟练使用;

使用脚本创建标尺刻度

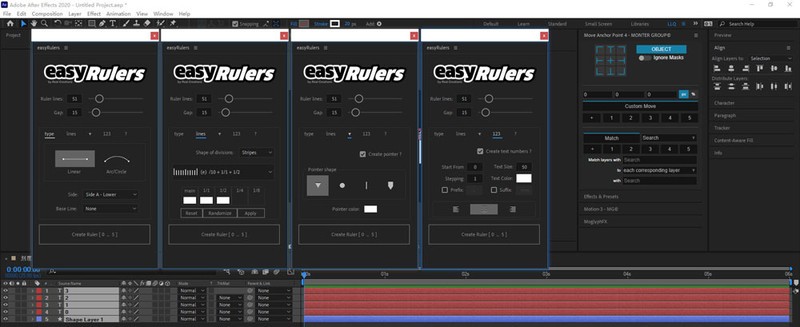

除了手动创建刻度，还可以通过脚本进行快速的创建，可以使用easyrulers脚本进行快速的创建标尺刻度。
