型钢混凝土梁计算软件v1.1

型钢混凝土梁计算软件是一款专业的型钢混凝土梁受弯和受剪承载力的计算工具软件。使用者可以使用软件通过输入型钢或混凝土的已知条件数据如高宽、上下排钢筋的根数和直径，强度等等来计算所受弯承载力以及受剪承载力。

使用方法

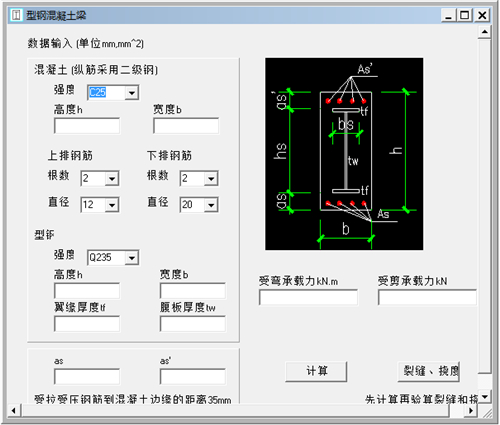

输入土梁的混凝土数据，包括混凝土强度、高度、宽度以及上排钢筋/下排钢筋的根数、直径，需要注意的是长度单位为mm。

再输入型钢的相关数据，包括强度、高度、宽度、翼缘厚度、腹板厚度，需要注意的是长度单位为mm。

输入as、as'，需要注意的是长度单位为mm。

点击“计算”即可获得型钢混凝土梁的受弯承载力，受剪承载力。

计算公式

承载力是指构件内在材质结构与外在载荷的统一。外在的载荷，通过构件的结构化方式，分配到微观材料单元，表现为应力及应变;同样，微观的强度、应变或刚度在外力作用下，通过结构的系统化逻辑，统一表现为宏观的结构的形变及承载能力，即结构的强度、刚度及稳定性。

无腹筋梁的抗剪承载力：V≤0.7*ft*b*h0

有腹筋梁的抗剪承载力：V≤0.7*ft*b*h0+fyv*Asv*h0/S

ft----混凝土轴线抗拉强度设计值

b----梁的宽度

h0----梁的高度减去保护层厚度

fyv---箍筋强度设计值

Asv----箍筋面积

S----箍筋的间距

安装步骤

下载安装包并打开

根据安装引导进行安装

安装完成后即可打开使用

注意事项

软件同时支持32位64位运行环境

如果软件无法正常打开，请右键使用管理员模式运行
