浩辰CAD如何画立交桥

浩辰CAD看图软件是一款很多用户必备的看图软件，我们是可以直接画出立交桥的。不知道具体步骤的小伙伴，这里带来详细的教程分享，快一起来看看吧！

CAD画立交桥操作步骤：

一、CAD立交桥的桥身绘制

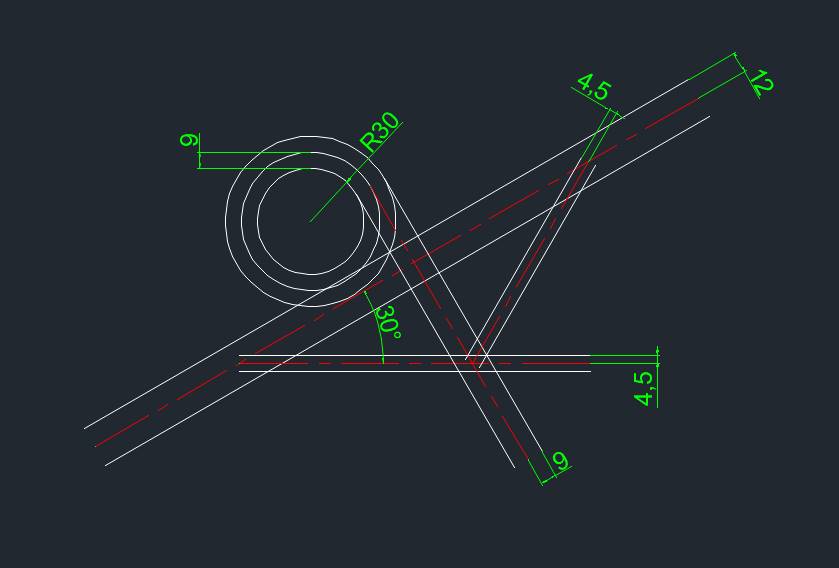

打开浩辰CAD，使用直线命令【L】绘制角度为30的中心线，并在中心线上绘制一条水平直线。使用圆命令【C】，在命令行输入【tk】，在中心线交点向上距离80，向右距离40为圆心绘制半径为30的圆。之后使用偏移命令【O】，将圆分别向外偏移9、18。

再使用直线命令【L】，在命令行输入【tan】定位切点，直线长度50，角度-60。使用延伸命令【EX】将直线延伸到中心线上，并使用直线命令在切线与中心线交点绘制角度60直线。最后使用偏移命令【O】将中心线分别偏移距离12、9、4.5。

二、CAD立交桥的轮廓裁剪

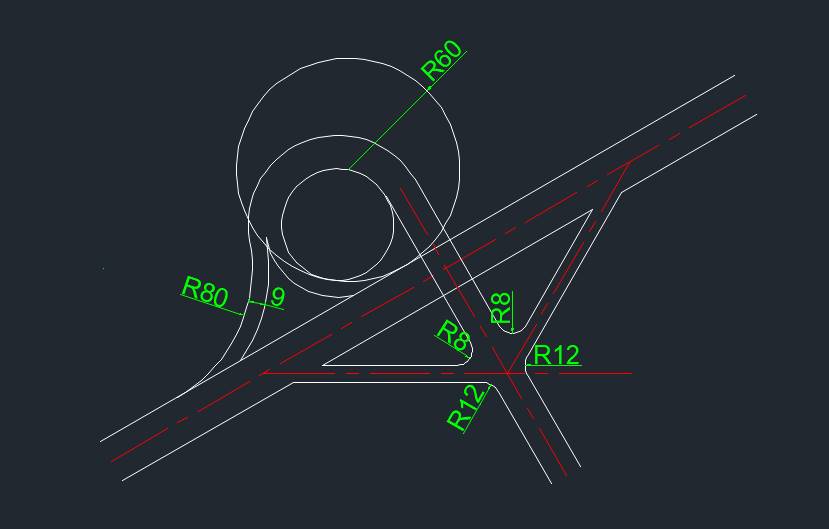

使用倒角命令【F】，设置半径为12，选择交叉线段。再设置半径为8，选择另一半线段。再使用修剪命令【TR】裁剪多余线段。接着使用倒角命令【F】，设置半径为80，选择最外面的圆与直线进行倒角。

使用偏移命令【O】将倒角线向下偏移9，并使用打断命令【BREAK】选择中间的圆进行打断，并使用修剪命令【TR】裁剪外圆。最后使用圆命令【C】，在命令行输入【T】选择相切画圆，半径为60,使用修剪命令TR裁剪多余线段即可。
