cad怎么画逼真的草莓模型

CAD软件是很多小伙伴必备的绘图工具，不少用户对于怎么画逼真的草莓模型，不知道具体的步骤。这里带来详细的介绍，希望可以帮助到大家！

cad怎么画逼真的草莓模型

1、绘制3D草莓果肉部分

步骤1：绘制轮廓模型

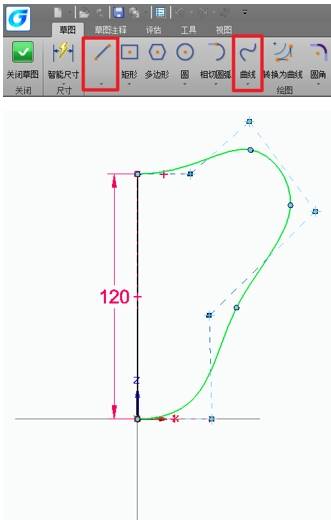

打开浩辰3D软件新建一个空白的零件，利用直线和曲线绘制以下草图。

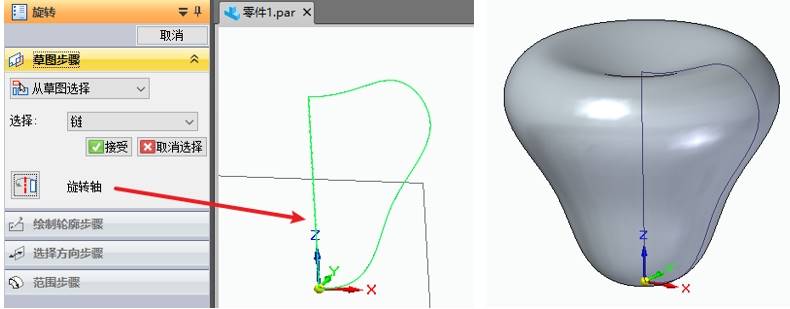

使用[实体旋转]特征，以中心直线为旋转轴，完成基本形状的创建。

步骤2：添加贴花效果

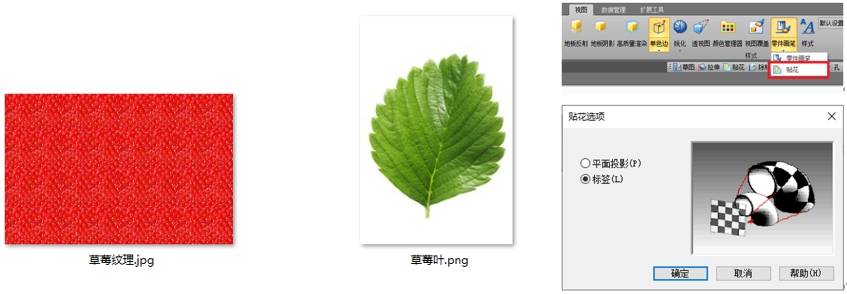

贴花是指将图片包覆到模型表面，是一种改变外观的方式。可先准备两张图片，分别是草莓纹理和草莓叶。使用视图中的[贴花]命令，并选择[标签方式映射]。

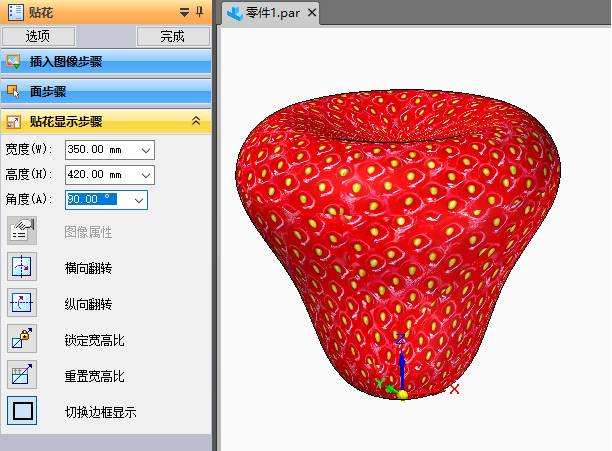

浏览至图片文件后，选择模型的外表面，按下图参数调节，即可获得如下外观。

2、绘制3D草莓叶子部分

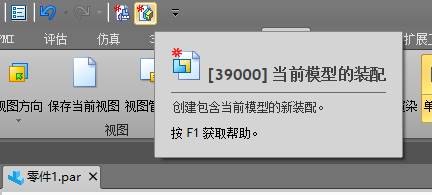

叶子和草莓是分开的两部分，因此在装配体中能更好地表达这种关系。使用[当前模型的装配]命令为草莓零件创建装配体时，作为第一个零件会自动与装配体坐标系重合。

步骤1：原位创建零件

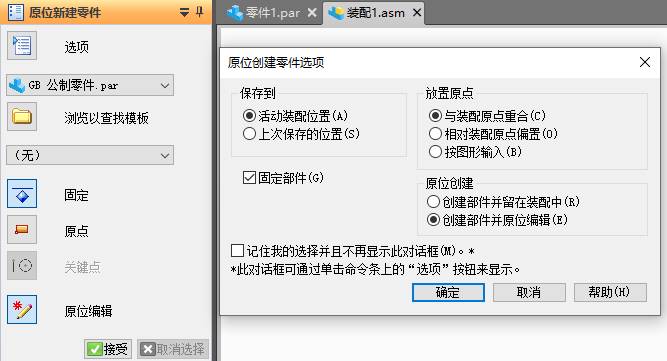

使用[原位创建零件]命令，依照下图的参数设置，新零件的原点与装配体原点保持重合，固定此零件，并且创建后立即编辑。

步骤2：绘制扫描草图

在零件的前视基准面上，绘制由一条直的构造线和两段左右对称曲线构成的草图A，并将A草图将作为扫描曲面的横截面。再在右视基准面上，绘制扫描的轮廓草图B，其曲线的端部与上一草图的直线顶端重合。

步骤3：扫描/裁剪曲面

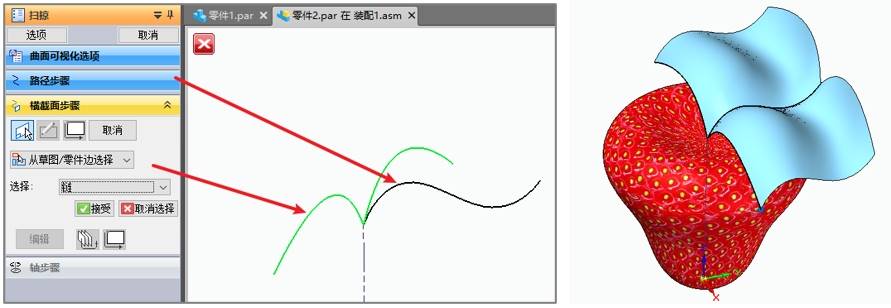

使用[扫掠]功能，在[路径步骤]处，选择轮廓草图B；在[从草图/零件边选择]处，选择轮廓草图A，从而生成叶子的基础曲面。

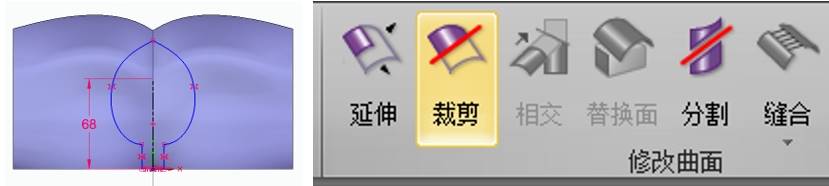

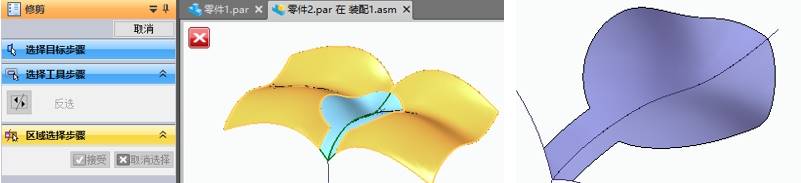

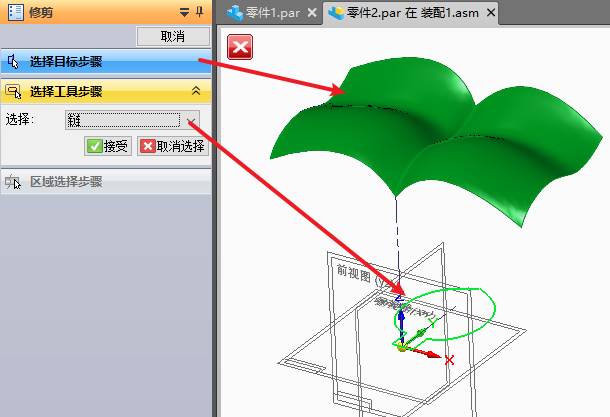

在上视基准面绘制如下图形，图形封闭且对称，并使用剪裁命令移除外部区域，获得叶子形状。

步骤4：加厚/贴花叶片

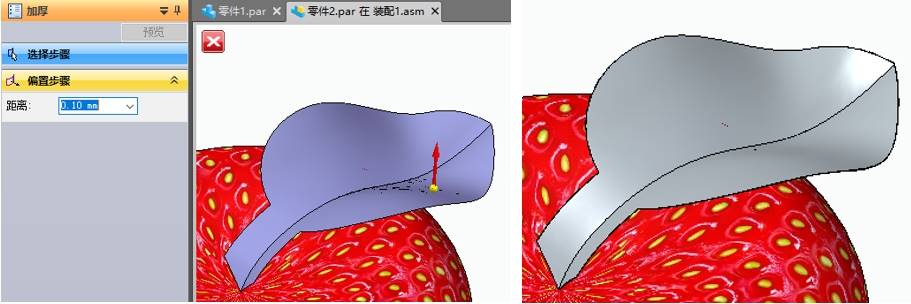

为了获得具有体积的零件，使用[加厚]命令将曲面体转为设计体。

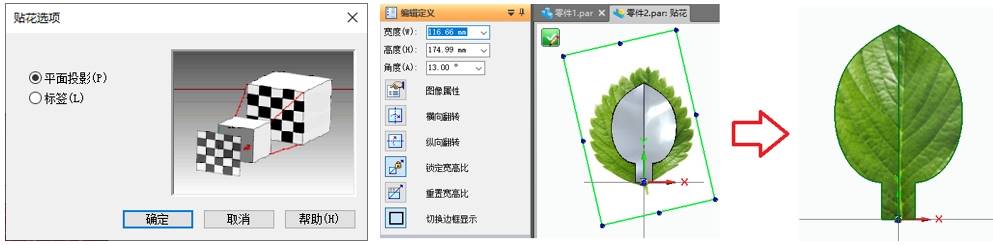

依据草莓部分的操作步骤，为叶子的表面贴花。优于叶子相对较平，因此使用平面投影的方式进行贴花。调节图片的大小和方向覆盖整篇叶子，完成后获得叶子外观。

步骤5：阵列/移动叶片

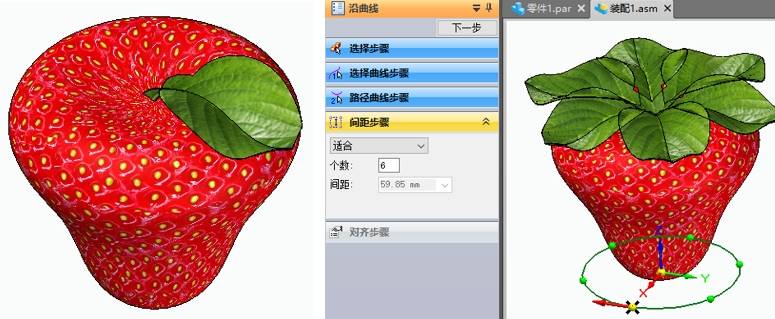

叶子需要阵列6个。首先在上视基准面绘制一个草图圆，再使用[沿曲线阵列]，沿圆周均等分布6个实例。

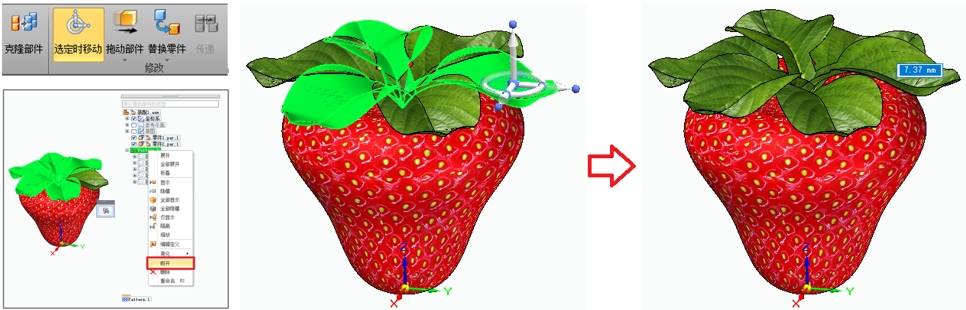

为了实现叶子错落的效果，首先打开[选定时移动]开关，并且将阵列断开。再按住[Ctrl]多选，选择三片叶子后，利用三重轴向上移动一定距离，使其展现错落的效果。
