很多用户还不知道三菱PLC编程软件中的GX Developer编写计时指令的方法,下面为大家带来详细的步骤分享,想了解的小伙伴快一起来看看吧!

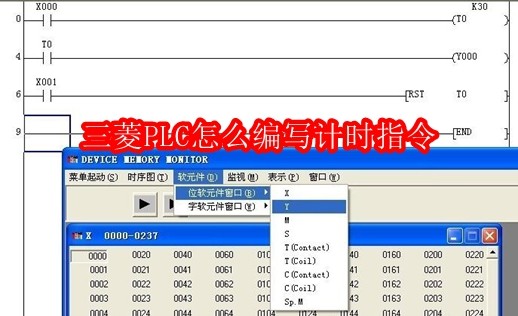

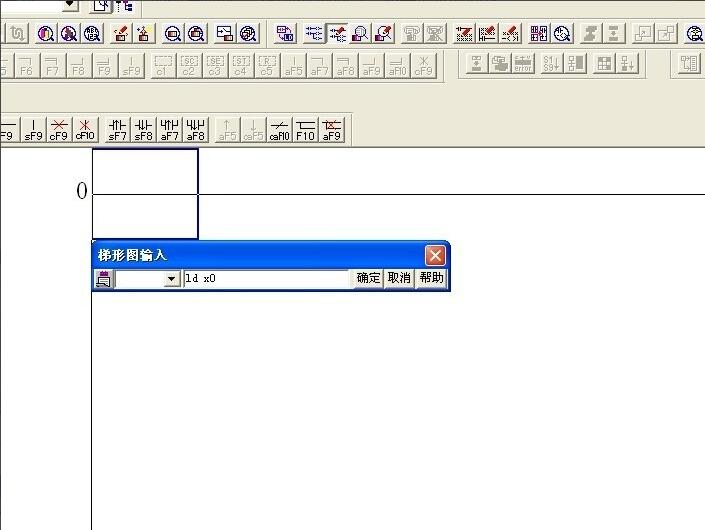

首先,我们以X0输入端作为计时开始信号,当PLC内部接收到计时信号时,位软元件X1接通。在左母线处直接输入“ld x0”即可在梯形图中输入。

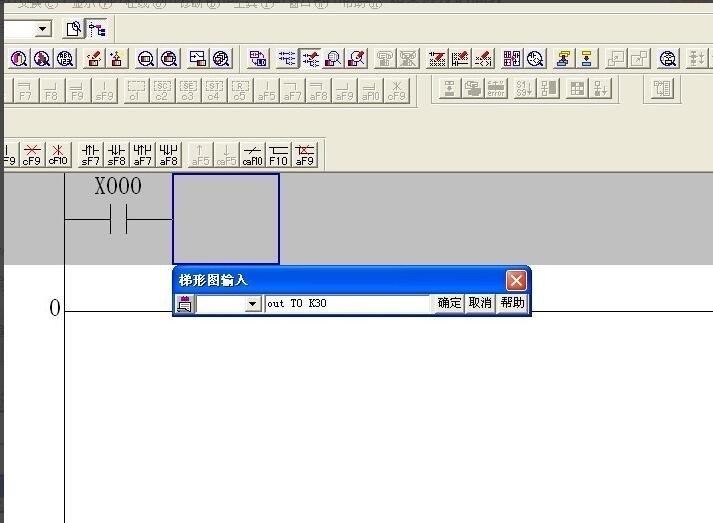

我们以T0作为PLC内部计时器,此时应注意计时器的类型:T0~T199表示100ms通用定时器,T200~T2451表示0ms通用定时器,可以在输入信号后端输入“out t0 k30”,k30表示3000ms,即3秒。
当计时结束后需要有输出信号,这个输出信号可以控制外部设备也可以作为警示灯,我们以Y0做为输出。

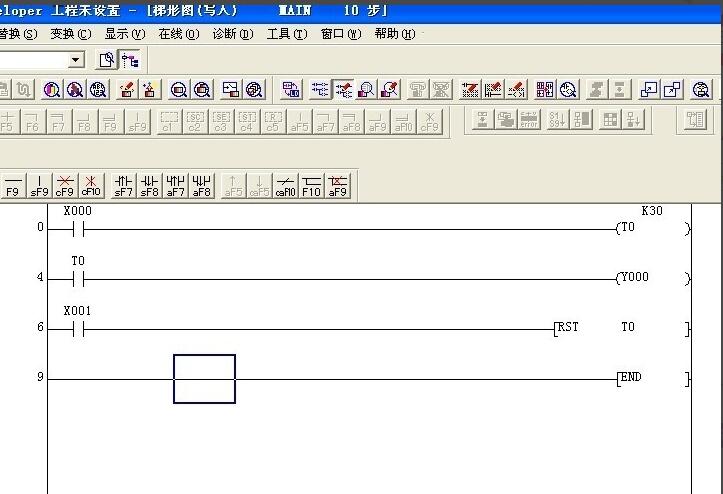

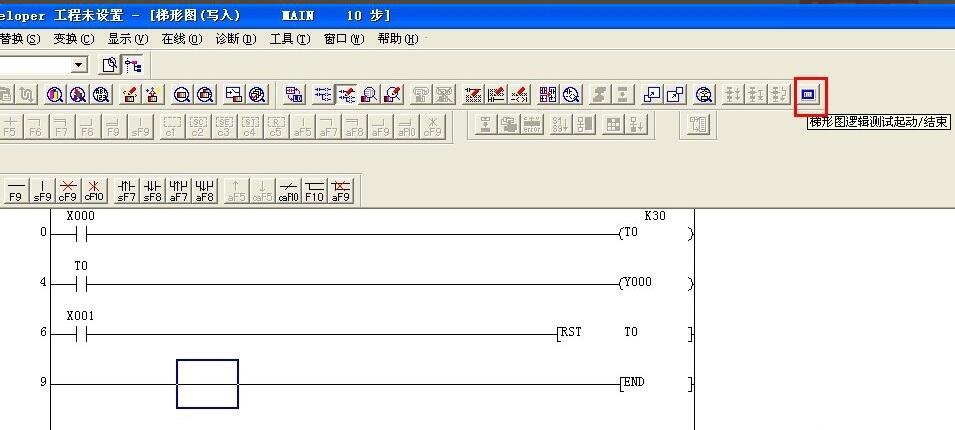

当计时结束后如果不断开计时器也不复位,这时计时器将保持最后数值,我们可以增加复位指令对C0复位。完成后可以点击测试按钮进行仿真。

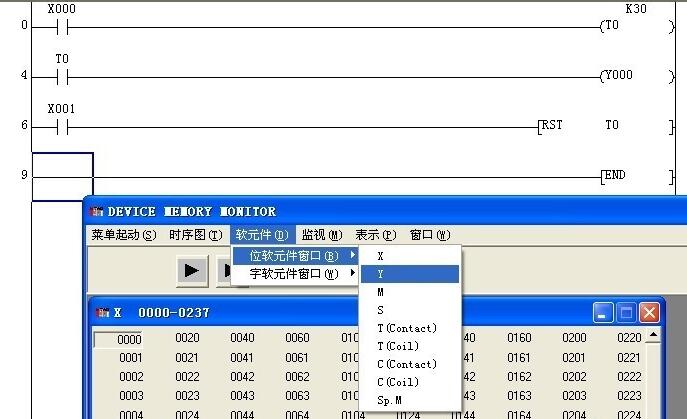

在逻辑测试对话框可以增加位元件监控画面,点击菜单的“软元件”然后选择“软元件窗口”选择X和Y,这时就可以对所编程序的输入和输出进行操作和监控。

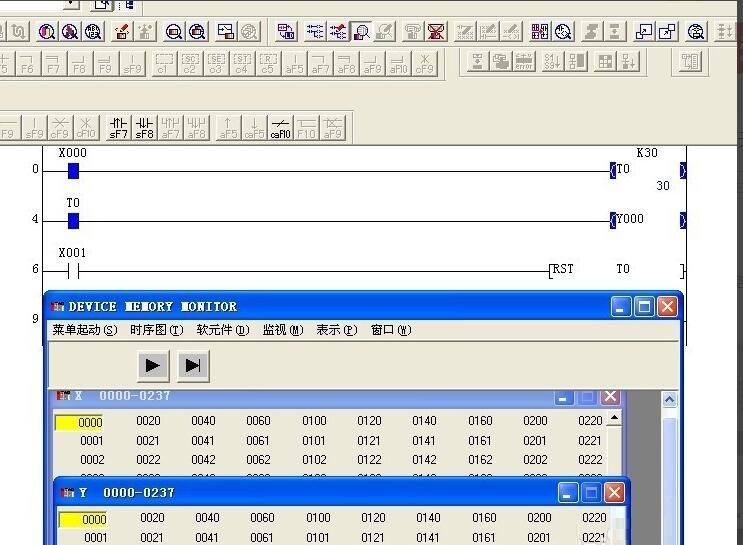

在X输入对话框中,若点击一次输入按钮可以将输入自锁,点击两次自锁解除。当点击X0后等待3秒,这时Y0将输出。这时如果点击两次X1则可对计时器复位,复位后重新计时。
