三菱PLC编程软件如何绘制plc自锁

三菱PLC编程软件软件是一款专业的针对三菱机器的工具，是一款全面的编程工具。这里为大家带来关于三菱PLC编程软件绘制plc自锁的方法介绍，想了解的小伙伴快一起来看看吧！

三菱PLC编程软件如何绘制plc自锁

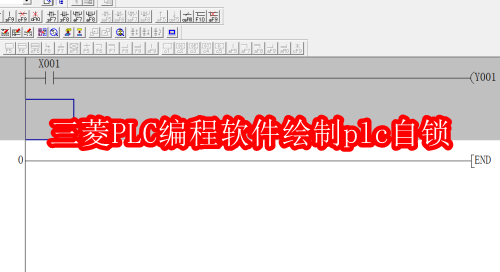

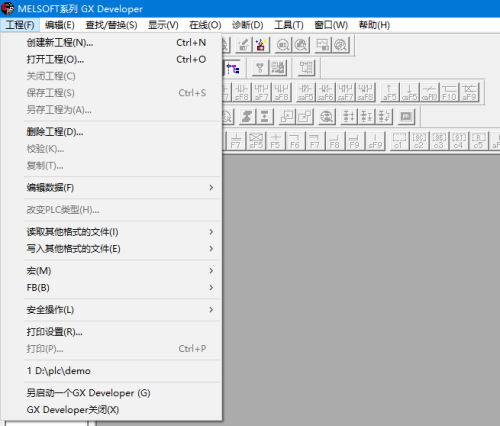

第一步：双击打开三菱PLC编程软件，在菜单栏点击创建新工程。

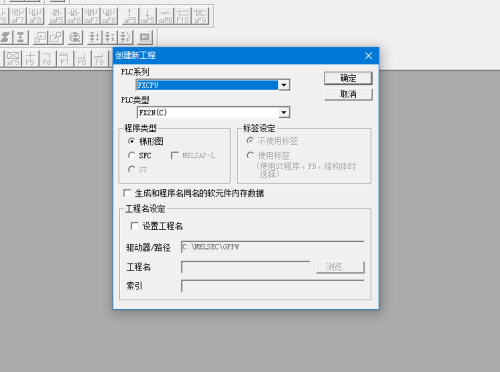

第二步：选择我们的plc系列和类型。这里选择的fx2n系列，选择梯形图。

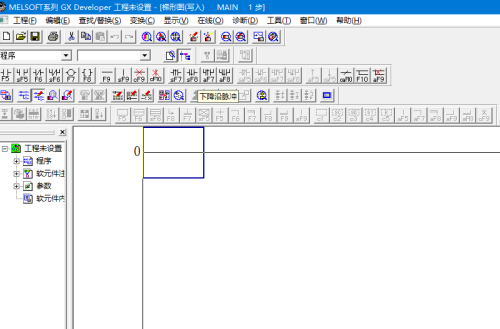

第三步：首先了解线圈的作用。如果选择常闭线圈，那么通电后就会自动断开，我们根据原理绘制。

第四步：点击常开触点作为启动按钮的输入点。线圈作为输出。

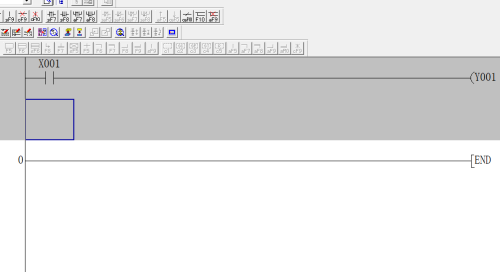

第五步：我们现在按下x1那么y1就会得电。但是松开x1，y1就会断电。我们可以选择并联一个y1的常开触点。

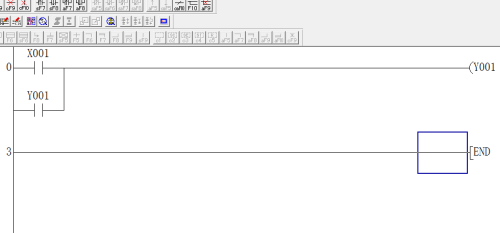

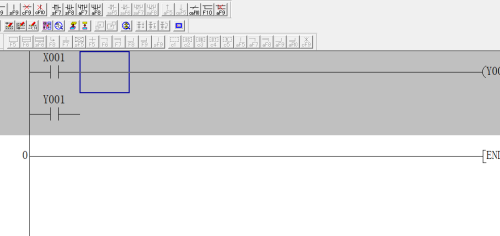

第六步：在点击竖线，并联一个y1，这个时候按下x1，y1通电，并联的y1得电，自动闭合，y1就会持续得电。
