StarUML免费版

StarUML是一款开放源码的UML开发工具，是由韩国公司主导开发出来的产品，这是一种创建UML类图、生成类图和其他类型的统一建模语言(UML)图表的工具，可以依据类图的内容生成Java、C++、C#代码，也能够读取Java、C++、C#代码反向生成类图，StarUML是一个开源项目，发展快、灵活、可扩展性强，喜欢免费版的可以下载试试！

StarUML软件特点

1、语法检验：StarUML遵守UML的语法规则，不支持违反语法的动作。

2、 完全免费：StarUML是一套开放源码的软件，不仅免费自由下载，连代码都免费开放。

3、 多种格式影像文件：可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。

4、导入Rose文件：StarUML可以读取Rational Rose生成的文件，让原先Rose的用户可以转而使用免费的StarUML。

5、 正反向工程：StarUML可以依据类图的内容生成Java、C++、C#代码，也能够读取Java、C++、C#代码反向生成类图。

6、 支持XMI：StarUML接受XMI 1.1、1.2和1.3版的导入导出。XMI是一种以XML为基础的交换格式，用以交换不同开发工具所生成的UML模型。

7、可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、组件图、部署图、复合结构图。

8、 支持模式：支持23种GoF模式(Pattern)，以及3种EJB模式。

StarUML软件功能

1、UML 2

StarUML与UML 2.x标准兼容，共支持11种UML图：类、对象、用例、组件、部署、复合结构、序列、通信、状态图、活动和配置图。

2、ERD支持

可以创建实体关系图（ERD），ERD是数据库建模中最常用的图表之一。我们的是以鱼尾纹符号为基础的，比陈的符号更容易读懂。

3、扩展管理

通过扩展管理器，可以很容易地从官方的扩展注册表或Github库中找到并安装扩展。

4、视网膜显示支持

支持Retina（高DPI）显示，所有图表，文字和图标都是锋利的，用户可以获取图像作为高dpi位图图像（PNG和JPEG）。

5、快速建模

支持Quick Edit中的许多短语，可以一次创建元素和关系，如子类，支持界面等。

6、模型驱动开发

以非常简单的JSON（JavaScript对象符号）格式存储模型，使用用户定义的模板可以轻松地使用自定义代码。

7、代码工程

支持主要的编程语言，包括Java，C＃和C ++，用户可以从模型生成源代码，或者通过逆向工程从源代码构建模型。

8、开放API

允许您添加菜单、ui、对话框，甚至您自己的建模语言，包括元模型、符号和验证规则。

9、异步模型验证

定义了许多UML模型验证规则，每当保存或打开一个模型文件时，这些规则都会被异步检查。

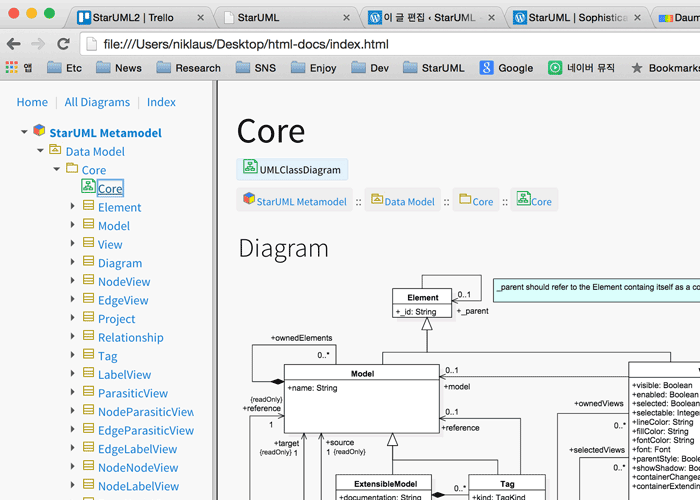

10、发布HTML文档

生成的HTML文档可以与大多数Web浏览器一起查看。

11、支持将PDF导出为干净打印

可以选择页面布局（纵向或横向）和页面大小（B5，B4，A3，A4，字母等）。

12、Markdown支持

可以使用markdown语法来编辑元素的文档，同时支持markdown语法突出显示和预览。

StarUML常见问题

问：如何使用StarUML画用例图?

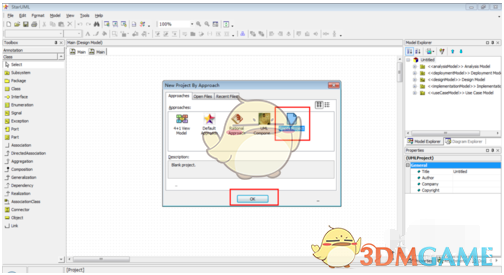

答：打开StarUML软件，界面如下。选择“Empty Project”，单击OK。

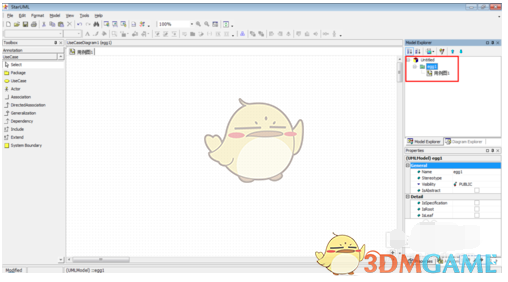

右键单击界面中的“Untitled”，选择"Add"》“Model”，命名为egg1。

右键单击egg1，选择“Add Diagram”》“Use Case Diagram”，创建了一个用例图，命名为“用例图1”。

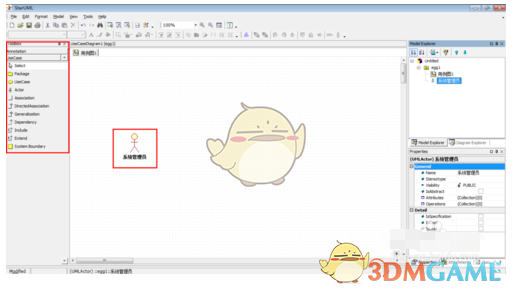

点击左边工具栏中的工具，直接在右边空白处单击即可画出相应图形，并且可以为图形命名。

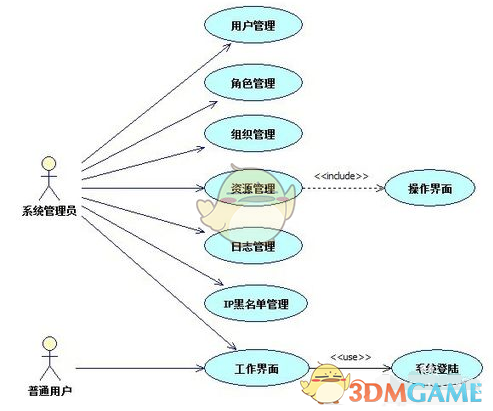

右键单击所画图形，可以设置图形的属性。下面是我画的用例图。

StarUML保存后再打开文件显示空白?

一般是软件出了bug，不用着急。如果文件已经保存好了，只要再打开StarUML，点File→Open选择文件打开就OK了。

StarUML安装步骤

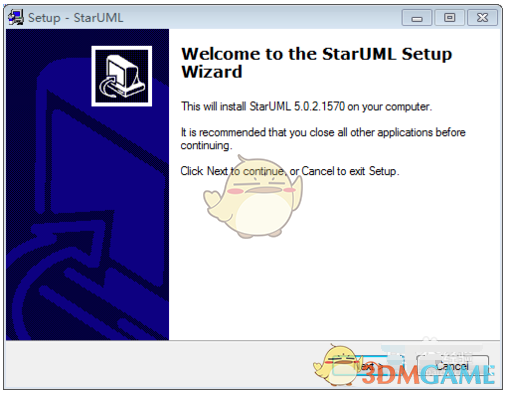

1、双击打开下载的.exe文件，点击Next。

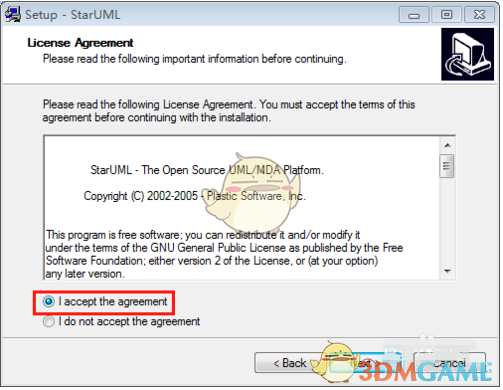

2、对许可证协议选择我接受后点击Next。

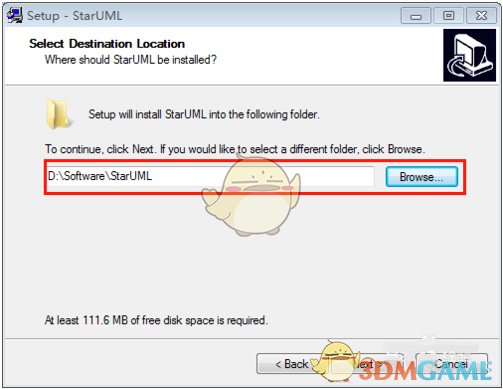

3、选择合适安装位置后点击安装。

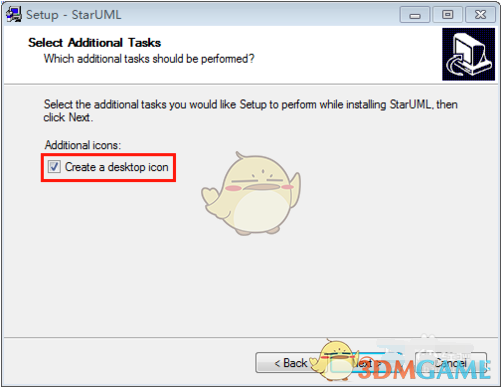

4、若需要创建桌面快捷方式，勾选下图红框所示内容。

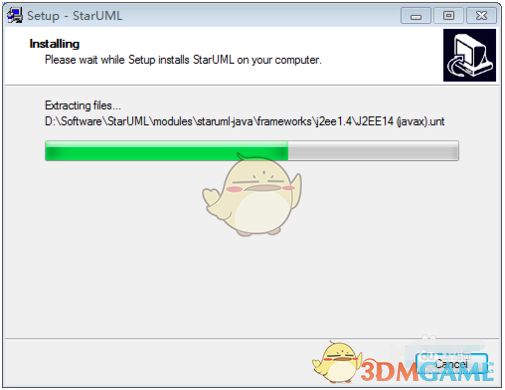

5、进度条结束后安装完成。

StarUML更新日志

1、修改用户提交bug。

2、添加新功能。
