资源说明

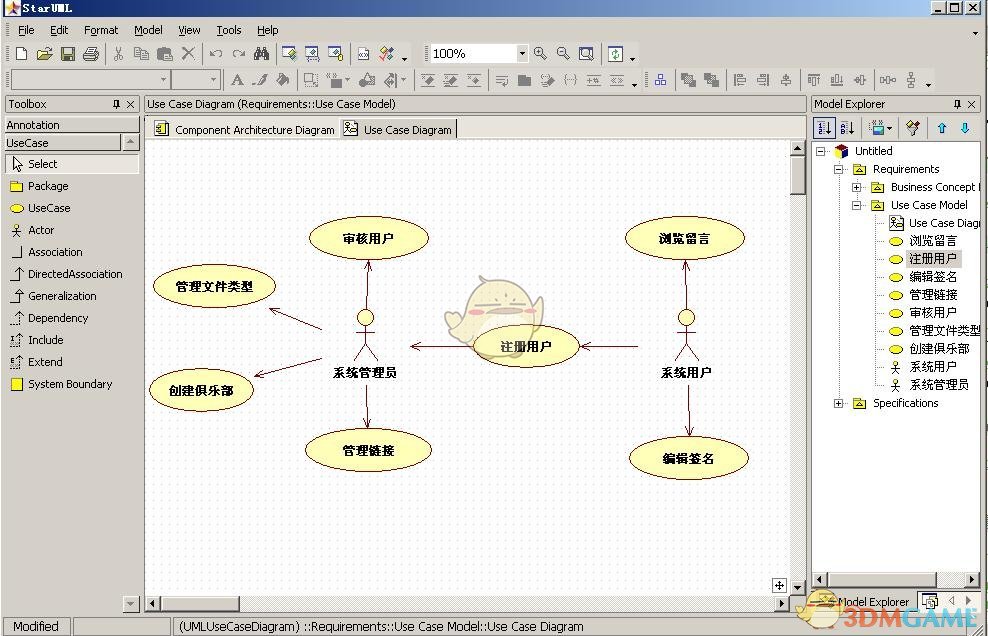

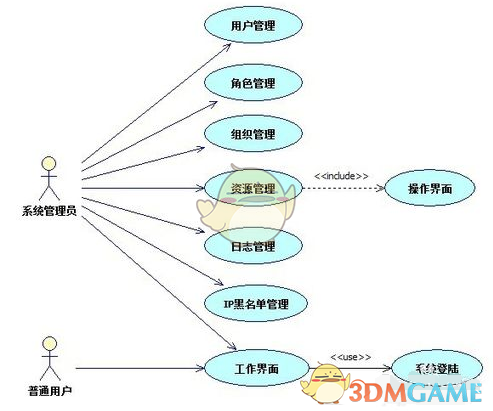

StarUML免费版是一种创建UML类图，是一种生成类图和其他类型的统一建模语言(UML)图表的工具，是一个开源项目之一发展快、灵活、可扩展性强(zj)。StarUML免费版是一款开放源码的 UML 开发工具，可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、模块图、部署。StarUML可设计关于银行金融卡业务的 UseCase 图或是关于可乐贩卖机的实时控制系统的 UseCase图,有喜欢的小伙伴快来下载吧！

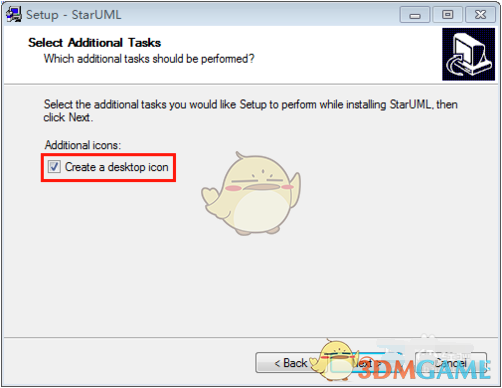

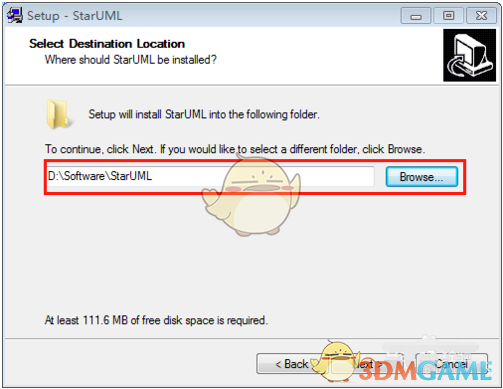

StarUML官方免费版v5.0.2.1570

使用说明

创建工程

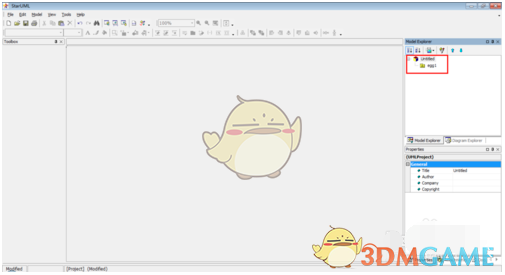

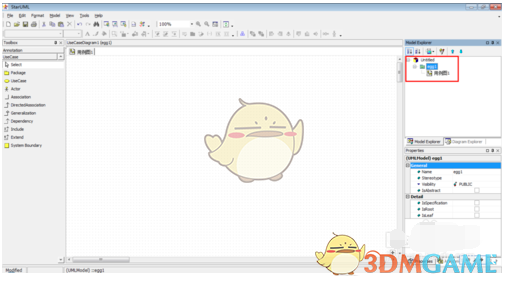

在启动star UML时，系统会默认帮我们创建一个工程

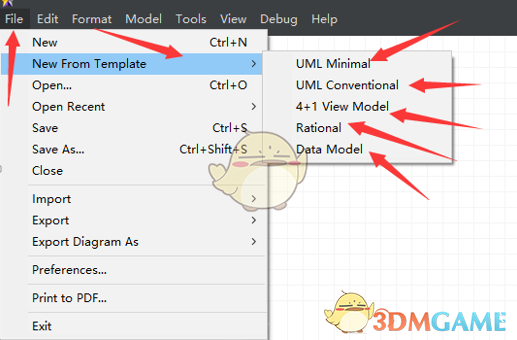

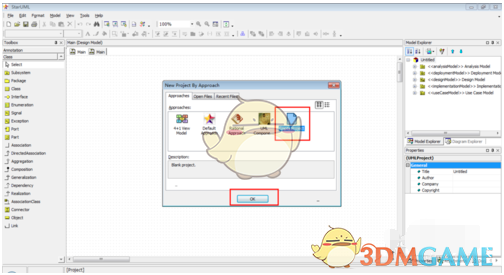

如果这个工程不是你想要的工程，你可以点击File–》new from template中修改为你需要的工程类型。如下图：

StarUML官方免费版v5.0.2.1570

介绍类与类之间的关系

既然介绍类图，我们首先了解，什么是类?

类图: 类图是面向对象系统建模中最常用和最重要的图，是定义其它图的基础。类图主要是用来显示系统中的类、接口以及它们之间的静态结构和关系的一种静态模型。

类图的3个基本组件：类名、属性、方法。

类的几个主要关系：实现，关联，泛化，聚合，组合，依赖

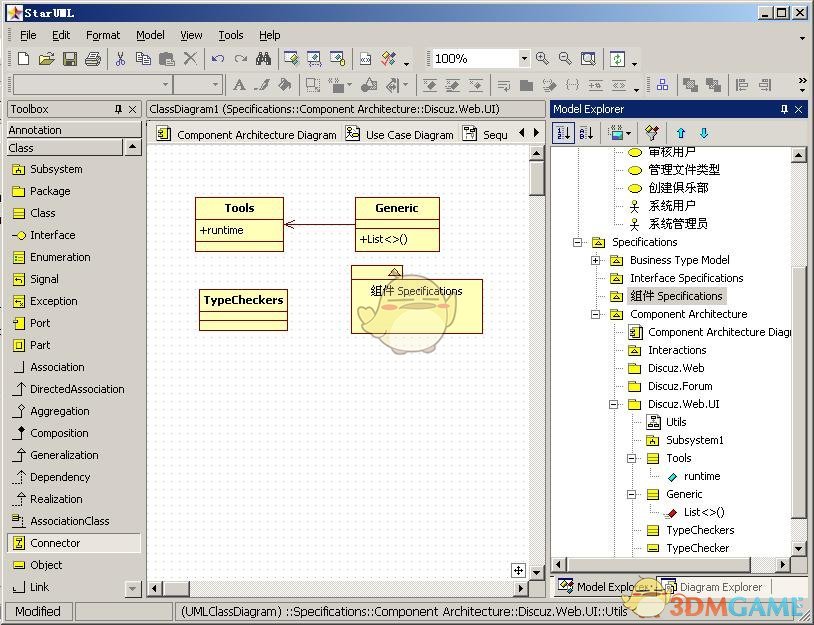

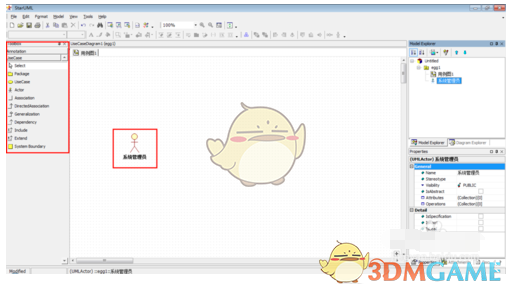

在StarUML中默认打开的“toolbox”工具中就是类相关的一下基础功能组件，以及组件的功能简介基础组件中有类实例，以及描述类的各个功能组件。如下图：

StarUML官方免费版v5.0.2.1570

类组件的基本操作介绍：

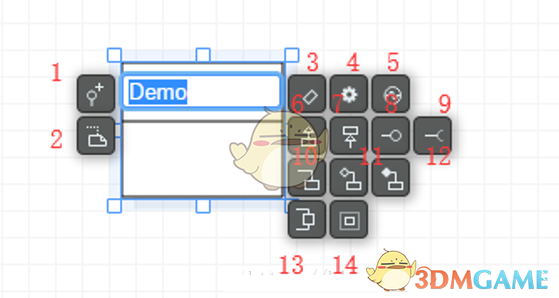

单击选择Class，至工作区域内单机左键，即可创建一个class实例。创建实例后，周围会出现一堆，功能按钮，去描述这个类，如下图。图后会有介绍各个租价功能的介绍。

StarUML官方免费版v5.0.2.1570

1. 用来标识Class的可见性(默认为public)

2. 用来添加note的，比如：类的说明

3. 增加类的属性

4. 增加类的操作方法。

5. 增加Reception

6. 增加子类

7. 增加父类

8. 添加已有的接口

9. 添加需要的接口

10. 添加关联

11. 添加聚合

12. 添加组合

13. 添加端口

14. 添加部件

泛化(继承)

泛化关系是类元的一般描述和具体描述之间的关系，具体描述建立在一般描述的基础之上，并对其进行了扩展。具体描述完全拥有一般描述的特性、成员和关系，并且包含补充的信息。在Java中用“extend”来表示此关系。举个计算机的例子来说：冯诺依曼结构是最初的计算机结构，无论是个人计算机，服务器，还是超级计算机，都具有该特性，并在此特性上进行了扩展。

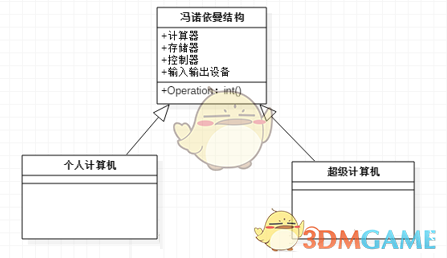

UML图中实现泛化管理的描述，在类图中使用带空心三角箭头的实线表示，箭头从子类、子接口指向父类、父接口。具体如下图：

StarUML官方免费版v5.0.2.1570

实现

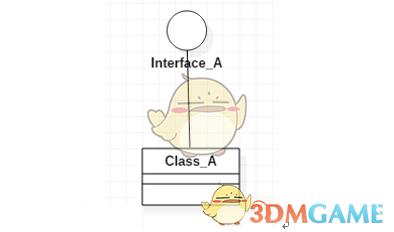

实现指的是一个class类实现interface接口(可以是多个)的功能，实现是类与接口之间最常见的关系。在类图中使用带空心三角箭头的虚线表示，箭头从实现类指向接口。如下图：

StarUML官方免费版v5.0.2.1570

依赖

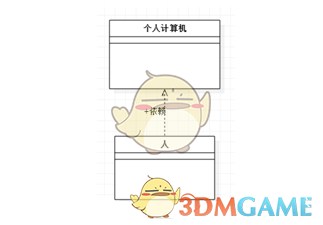

类A的实现需要引用类B，这就是依赖，这种使用关系是具有偶然性的、临时性的、非常弱的，而B类的变化会影响到A，则A与B存在依赖关系，依赖关系是弱的关联关系。例如：人依赖计算机去做软件开发。在UML类图设计中，依赖关系用由类A指向类B的带箭头虚线表示。如下图：

StarUML官方免费版v5.0.2.1570

聚合

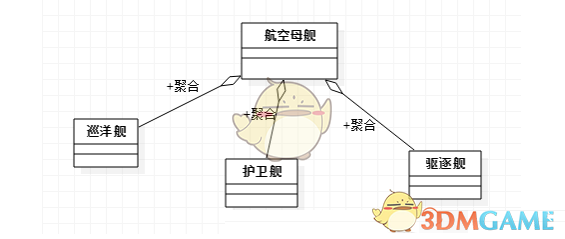

聚合是关联关系的一种特例，它体现的是整体与部分的关系，是has-a的关系，此时整体与部分之间是可分离的，即没有了整体，局部也可单独存在。就比如我们航母战斗群：驱逐舰，巡洋舰，护卫舰，航空母舰等。在UML类图设计中，聚合关系以空心菱形加实线箭头表示如下图：

StarUML官方免费版v5.0.2.1570

组合

是一种contains-a的关系，部分不能脱离整体存在。这是一种比聚合更强的关系，又称强聚合。整体的生命周期即为组成部分的生命周期。例如：人和人的构成部分大脑，心脏等。在UML类图设计中，组合关系以实心菱形加实线箭头表示。如下图：

StarUML官方免费版v5.0.2.1570

软件特色

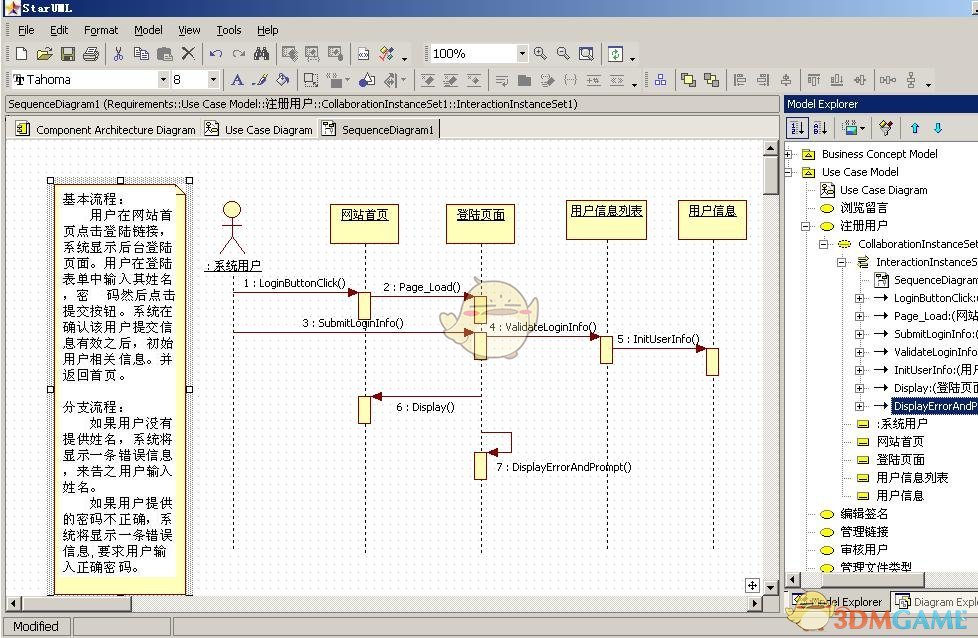

可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、构件图、部署图以及复合结构图等。

完全免费：StarUML是一套开放源码的软件，不仅免费自由下载，连代码都免费开放。

多种格式影像文件：可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。

语法检验：StarUML遵守UML的语法规则，不支持违反语法的动作。

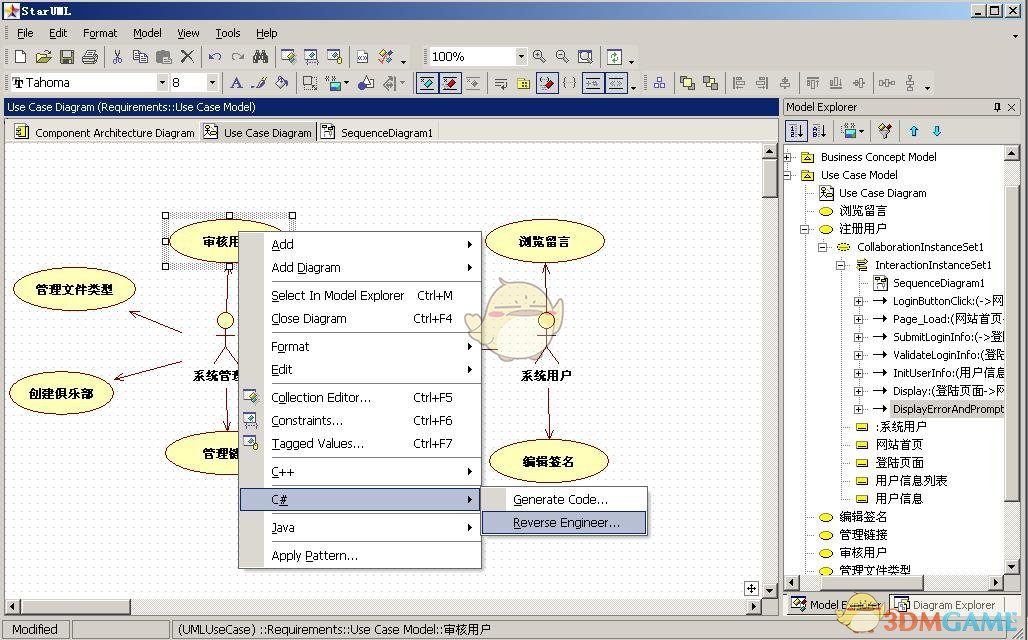

正反向工程：StarUML可以依据类图的内容生成Java、C++、C#代码，也能够读取Java、C++、C#代码反向生成类图。反向工程有两个主要用途，其一是旧有的源码反转成图之后，可以构建UML模型的方式继续将新的设计添加上去;另一项用途是想要解析源码时，可以通过反转的类图来理解，不再需要查看一行又一行的代码，这将节省大量的时间和精力。

支持XMI：StarUML接受XMI 1.1、1.2和1.3版的导入导出。XMI是一种以XML为基础的交换格式，用以交换不同开发工具所生成的UML模型。

导入Rose文件：StarUML可以读取Rational Rose生成的文件，让原先Rose的用户可以转而使用免费的StarUML。早期，Rational Rose是市场占有率最高的UML开发工具，同时也是相当昂贵的工具。由于Rational Rose非常闻名，后来让IBM给收购了。

支持模式：支持23种GoF模式(Pattern)，以及3种EJB模式。GoF模式出自于Erich Gamma等4人合著的Design Patterns：Elements of Reusable Object-Oriented Software一书，其内列出了23种软件模式，可解决软件设计上的特定问题。StarUML也支持3种常用的EJB模式，分别为EntityEJB、MessageDrivenEJB、SessionEJB。

StarUML也结合了模式和自动生成代码的功能，方便落实设计。
