画横断面图软件v2.0.3

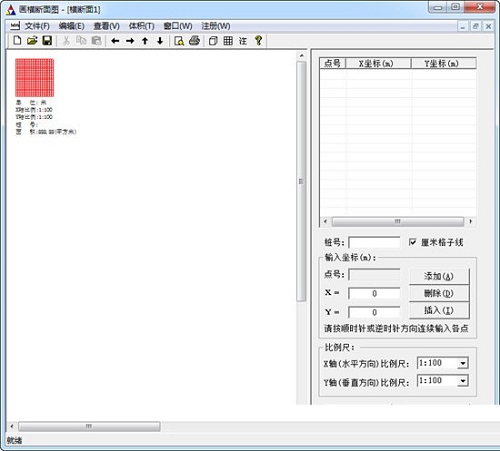

画横断面图软件是一款专业的横断面面积的计算工具软件。软件可以帮助使用者通过快速计算厘米线样式图或是坐标样式图横断面的面积。软件的界面简约，功能排布很直观，对于土木工程类的行业人员比较有帮助，可以更方便快捷的进行相关工作。

软件特色

画横断面图软件官方版定义：横断面是一个不规则多边形图形，不规则多边形是指多条直线段首尾相连，互不交叉，围成一块封闭区域的图形。

输入点顺序：输入横断面坐标时，任选一顶点作为起点，按照顺时针或逆时针方向连续输入各点的坐标。

坐标原点：X坐标通常是测量点横向距离，Y坐标通常是点的测量高程，X坐标原点位置可以任意设定，为了便于输入，可以任选一个点的X坐标值是X=0(比如是A点)，其余的点在A点右，X为正值;在A点左，X为负值。

厘米纸颜色：工程中常用的厘米纸颜色是红和蓝二种。(注意：由于显示屏的显示分辨率没有打印机高，在显示屏上毫米细线可能显示不清楚，但打印出来是清晰的。如果使用的是黑白打印机，建议选择黑色，这样打印出来的图清晰。)

输入X、Y：以米为单位输入，小数点后保留3位。

添加按纽：每输入一对X、Y坐标后，点《添加》按纽，表格中增加一行顶点坐标数据。

插入按纽：先用鼠标点击表格中需要插入的一行的位置，选中行反色显示，然后在下面的输入框中输入要插入的顶点坐标数据，点《插入》按纽，表格中插入一行顶点坐标数据。

删除按纽：先用鼠标点击表格中需要删除的一行，选中行反色显示，点《删除》按纽，删除表格中这一行。

清空数据按纽：点《清空数据》按纽，删除表格中全部数据。

画横断面图按纽：点《画横断面图》按纽，显示出横断面图形，面积。

画多个断面图：本软件能够同时画多个断面图，点菜单上“文件”→“新建”，创建新的画图窗口，如果窗口遮挡了下面的窗口，点窗口右上角的“向下还原”按纽，就可以看到下面的窗口。

安装步骤

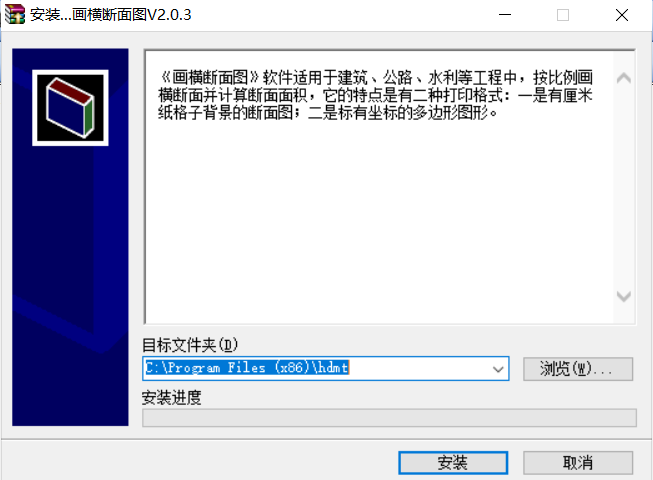

下载最新安装包，点击exe文件，点击“安装”，等待安装完成即可使用。

注意事项

软件同时支持32位64位运行环境

如果软件无法正常打开，请右键使用管理员模式运行
