Protel99se怎么设置PCB线宽

Protel99se软件是一款专业的EDA工具，被用于设计简单电路。很多用户在使用软件的时候，对于如何设置PCB线宽，还不是很了解。这里为用户们带来关于Protel99se设置PCB线宽方法介绍，一起来看看吧！

Protel99se怎么设置PCB线宽

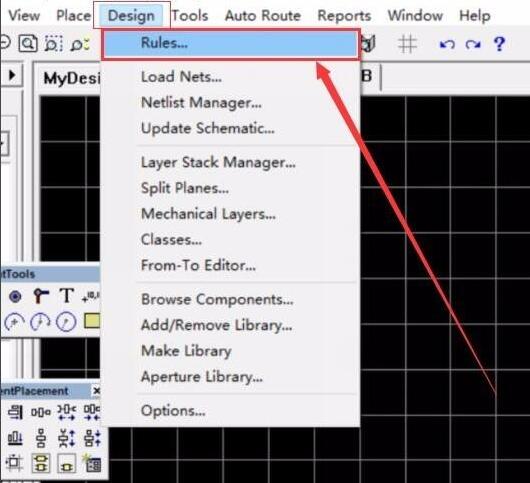

首先，我们打开Pcb，选择“Design”->"Rules"，如图所示;

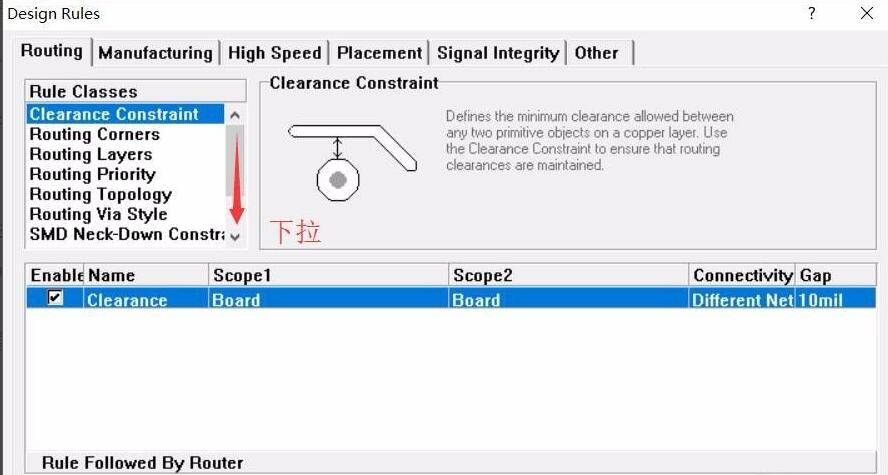

然后，开启后，滑动滚动条至底部，如图所示;

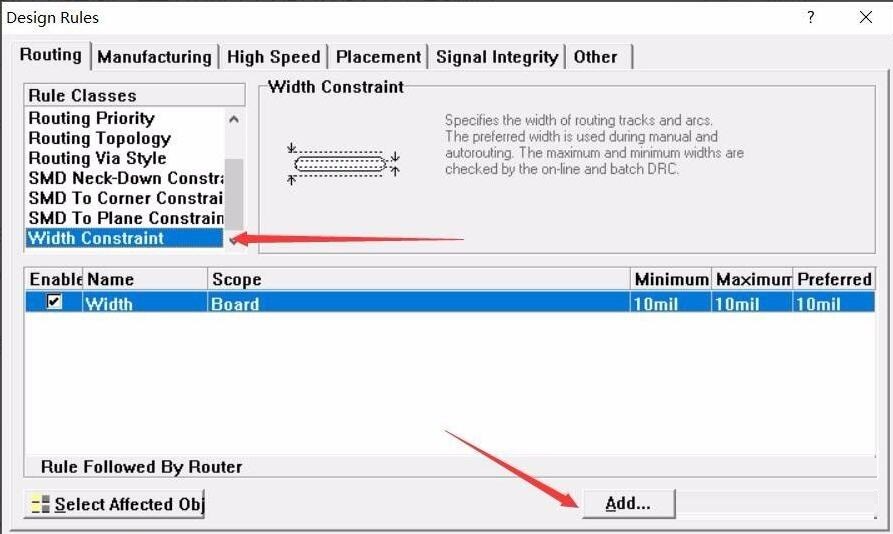

单击选中“Width Constraint”，鼠标选择“Add”选项，如图所示;

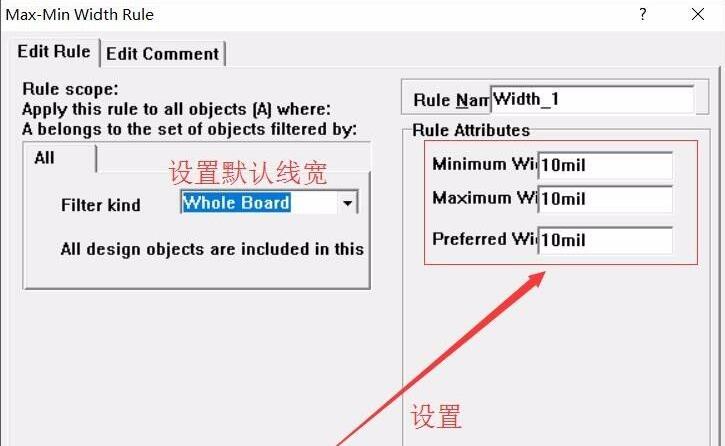

进入后，我们会看到“Whole Board”选项，(注：该选项设置所有线的默认宽度)

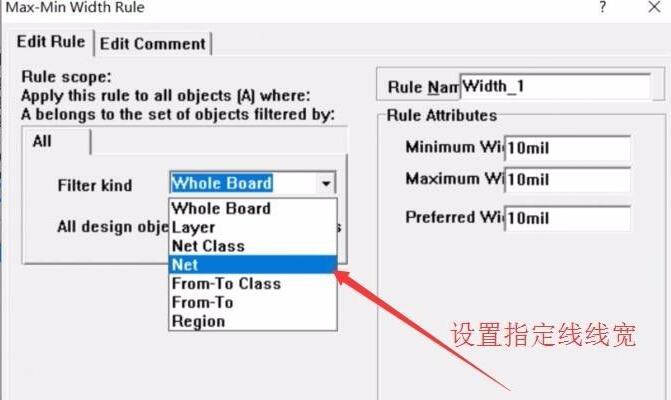

下拉后选择“Net”，其中可以设置你已经导入的线的类型(例如：GND VCCD等你已经导入的线)

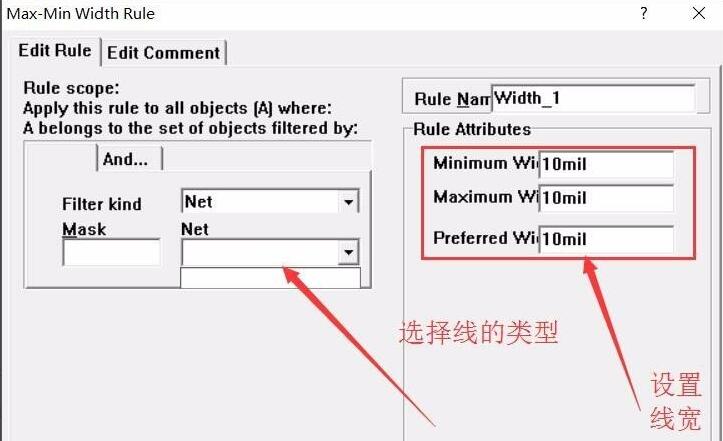

在Net中选择你的线的类型，由于小迹这里没有导入pcb所以没有可以挑选的项目，如图所示;

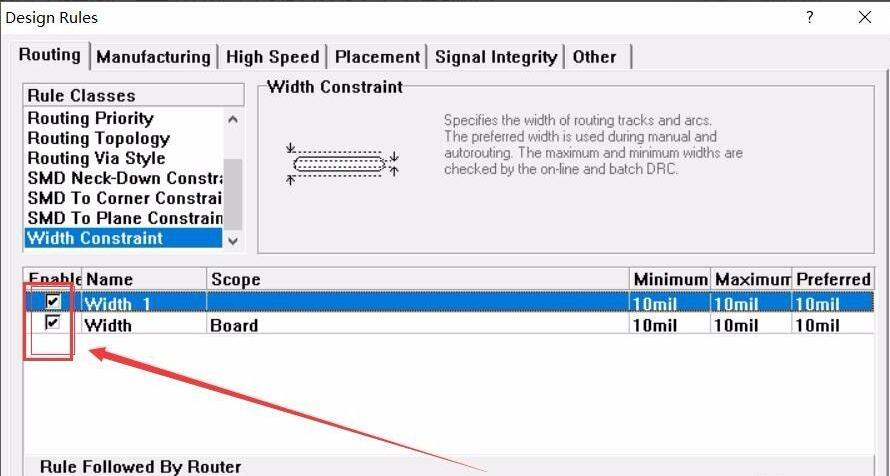

最后，完成后点击“ok”会自动退出至图中界面可以查看你添加的线类型及个数，如图所示。
