Protel99se软件中,想要美观铺铜,首先需要摆放好元件的位置,同时设置相关的功能。这里为大家带来关于美观铺铜的详细步骤,想了解的小伙伴快一起来看看吧!

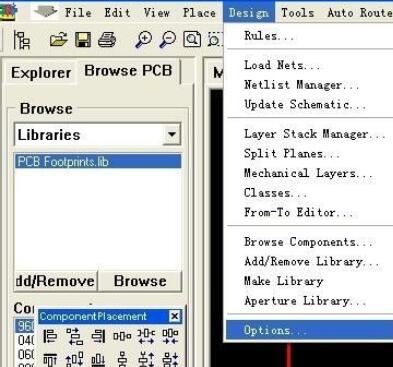

元件位置要摆放好,这是布线的前一布工作。为了更好布板,先设置软件相关功能。

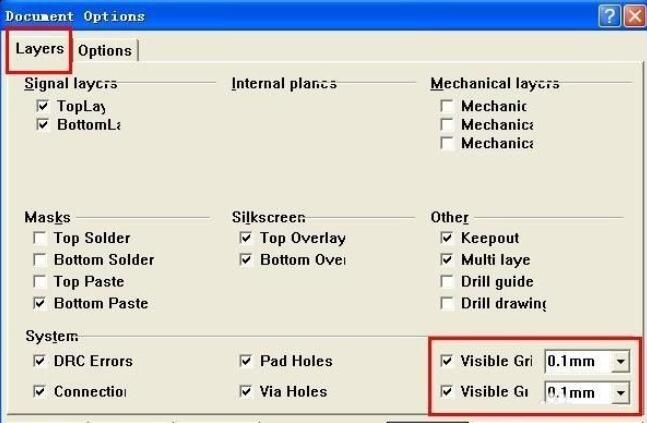

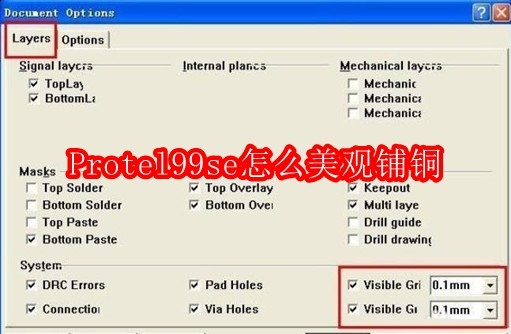

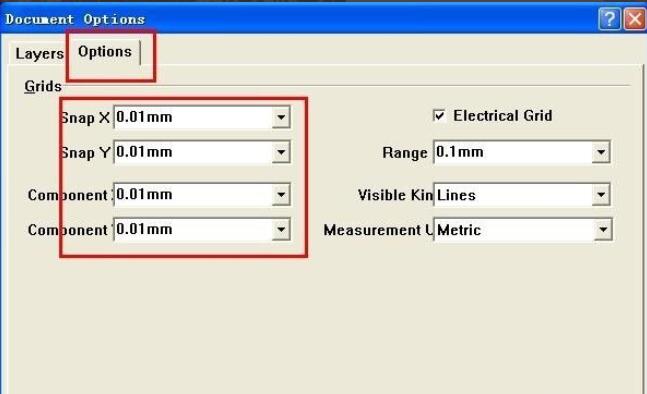

一、先设置网格,如下图。数据具体大小按各自习惯与PCB板大小要选。

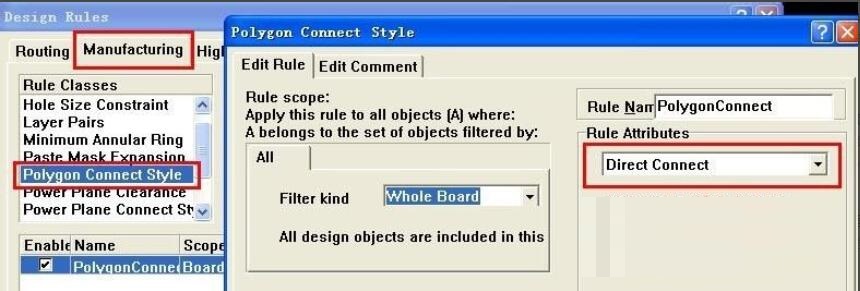

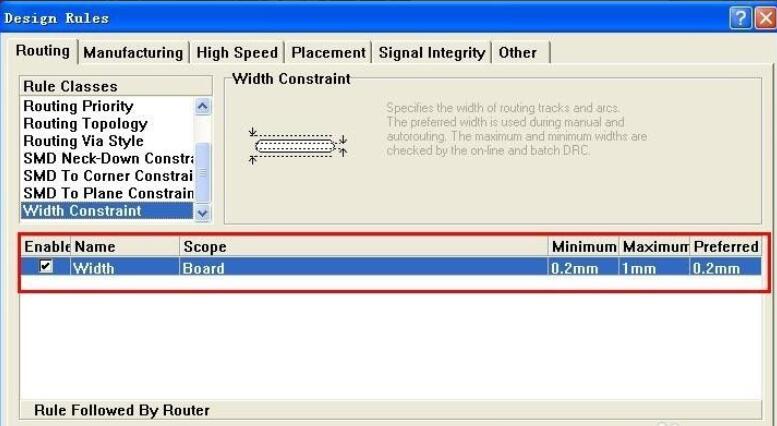

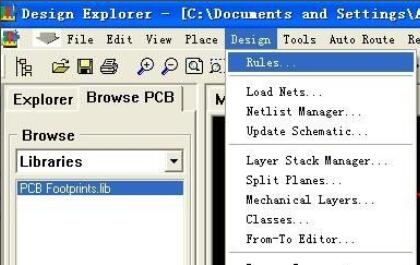

二、设置线径与铺铜相关项,根据各自要求设置即可。

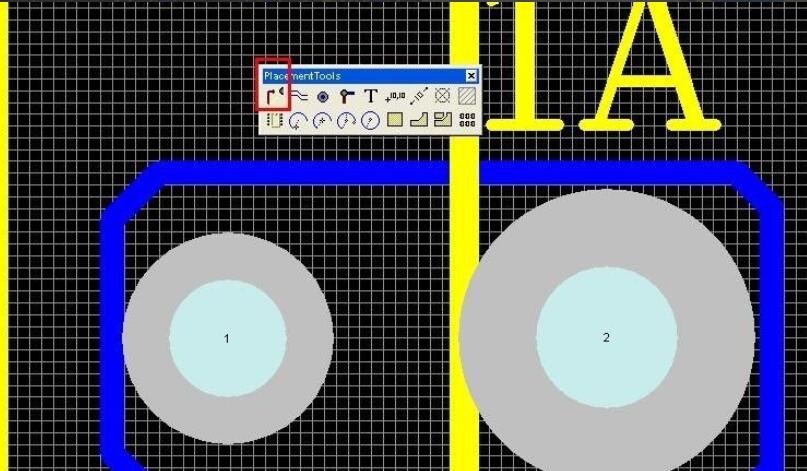

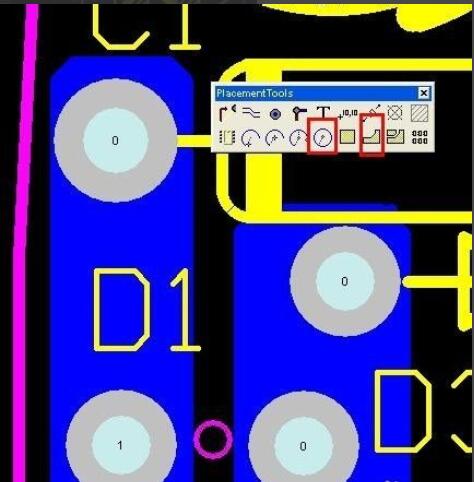

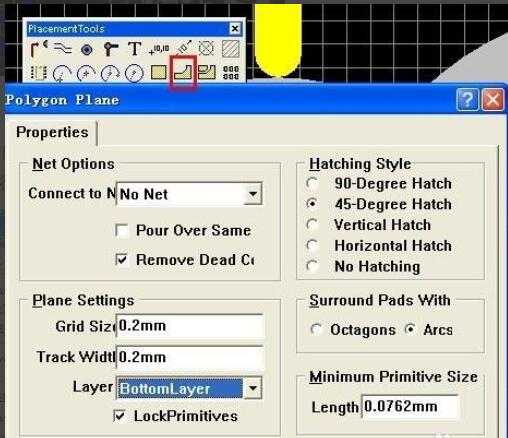

开始布线。原则是电源线尽量用粗线,信号线一般统一大小就可,如都用0.3mm或0.5mm之类的。我的习惯一般除了连IC脚的线,其它尽量用铺铜(电源板)。点击铺铜图标,在出现的对话框中设置好相应项,开始铺铜。把PCB板画板放大,能看到栅格,好画线对齐。

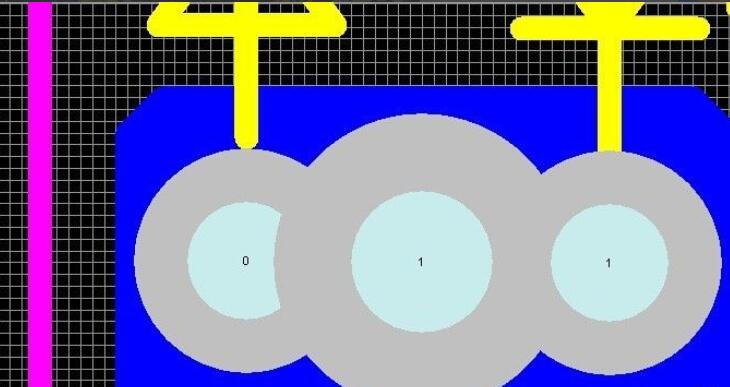

有时直接铺铜会画线不直,导致铺铜不好。可以先用线条把所有铺铜部分的外框先画出来,再铺铜。这样就不会出现铺铜不美观的情况了。用这种方法时要注意,所画边框的线大小要与铺铜线大小一至

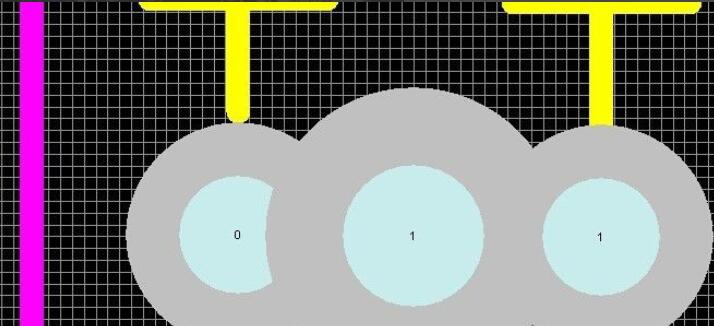

在布线过程中,有时不知到两线之间距离够不够。可以在两焊盘只画个圆,直径就是两线间的距离。在放元件位置时最常用这种方法,以免元件距离不够。
其它部分都按以上方法铺铜即可得到一块美观的PCB板了
