臭豆腐工具箱CATIA版官方版

《臭豆腐工具箱CATIA版》是一款广受欢迎的CATIA宏命令集工具，软件 包含了零件转产品， 批量重命名， 导出BOM到Excel，自动投图， 生成加工单等VBA效率工具，有需要的用户不要错过。

使用方法

1、如何添加【臭豆腐工具箱】至CATIA工具条？

答：->加载CDF_Toolkit_Vxxx。catv ba库文件

->新建自定义工具条

->将库文件中的宏命令拖曳至自定义工具条

请参看随压缩包自带的视频教程 如何将宏命令添加至CATIA工具条。vwm

注意：在零件设计、装配设计、工程制图 模块应当分别添加一次

2、我可以修改【新建图纸…】的图框格式吗？

答：可以。修改。。\CDF_Toolkit_CATIA\Template目录下的CATDrawing文件，但不要改文件名。

由于程序会更新标题栏中的图样名称\图样代号\比例\重量\材料五处，除了带括号的五处不可删除，你可以修改模板的任何图元，包括删除、添加、修改任何你需要的文字和图形。你也可以隐藏和移动带括号的五处，以及修改字体字号。

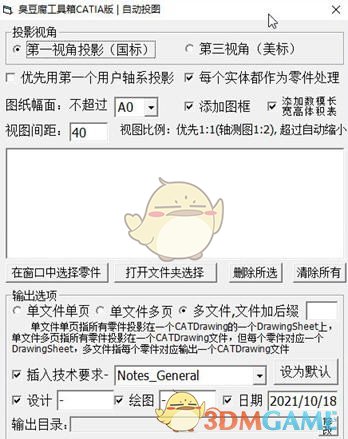

3、【自动投图】可以根据零件大小自动选择合适的图框吗？

答：可以，选择图纸幅面不超过A0/A1/A2/A3/A4， 并定义视图之间的间距后，程序将自动计算合适的图幅。如果按1:1投影超过了你选择的最大图幅，则程序自动按国标推荐的比例自动缩小，如果按1:1投影并没有超过选定的最大图幅，则按1:1使用较小的图幅。

软件截图
