CATIA怎么进行零件拔模

很多小伙伴对于CATIA软件中的零件拔模如何操作，还不是很清楚。下面就为大家带来详细的步骤分享，想了解的小伙伴快一起来看看吧！

CATIA怎么进行零件拔模

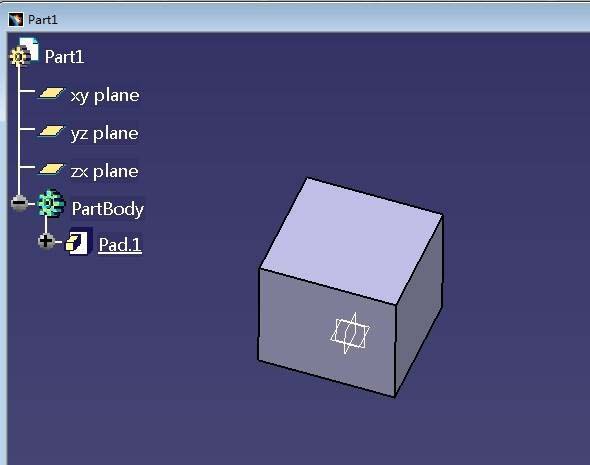

打开CATIA软件，并选择其中一个平面打开草图编辑器，通过凸台功能绘制如下实体模型。

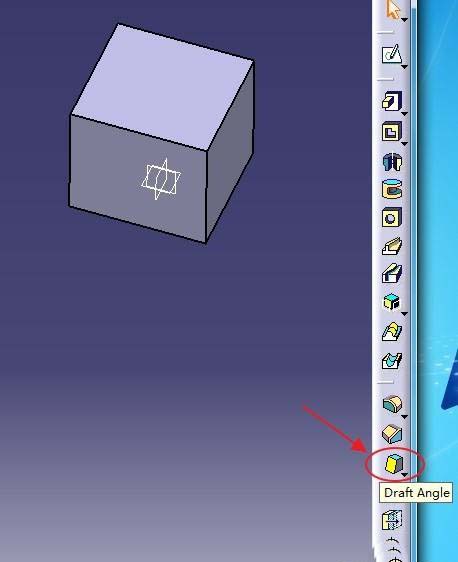

下面我们对该方体的前表面进行拔模处理，点击右方工具栏中的“Draft Angle”拔模角度按钮。

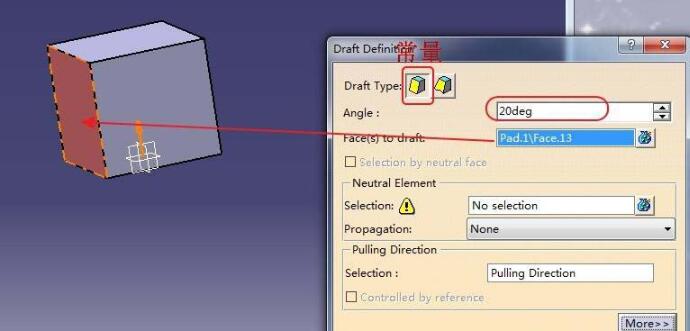

随后弹出拔模角度定义窗口，在拔模类型中选择第一个，也就是常量模式，在拔模角度输入需要拔模的角度大小，这里输入20deg， 在需要拔模的面中选择前表面。

在“Neutral Element”中立元素中，选择方体底面为中立面，即保持不变的面，点击“preview”进行预览。

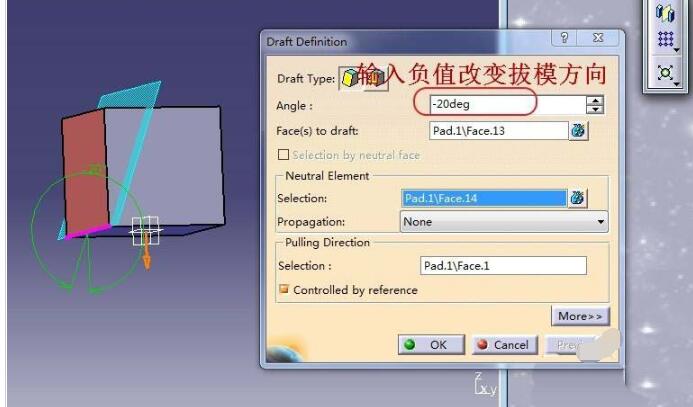

这时候如果发现方向不对，可以更改角度，将其改为负数即可，再次点击“preview”进行预览。

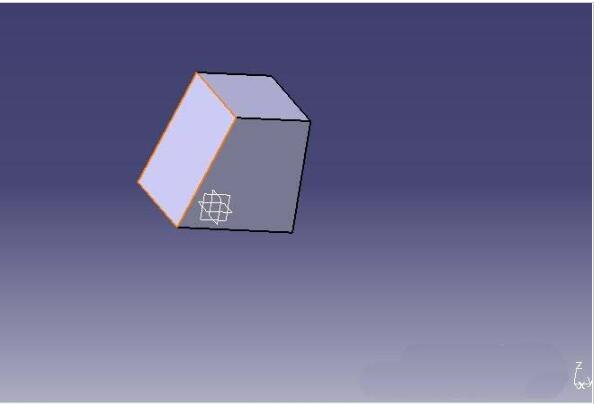

点击OK，此时就会发现该前表面已经拔模成功了。
