HGCAD怎么画螺母

HGCAD是一款专业好用的CAD设计插件工具，是大部分用户必备的工具之一。很多用户在使用软件的时候，还不知道螺母怎么画。这里带来详细的方法步骤，快一起来看看吧！

HGCAD怎么画螺母

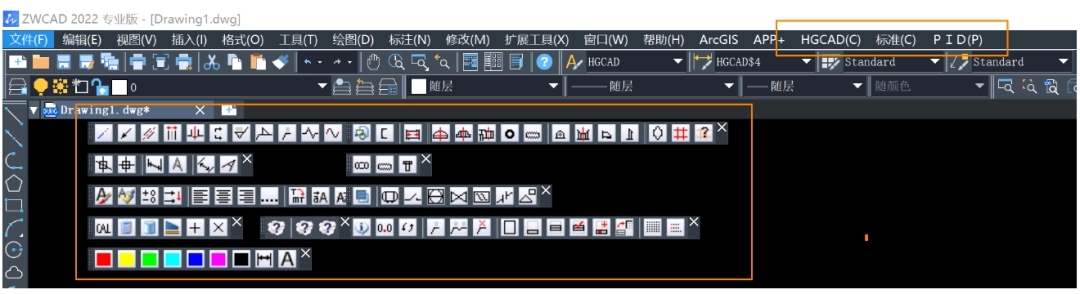

1、启动安装好HGCAD插件的中望CAD。

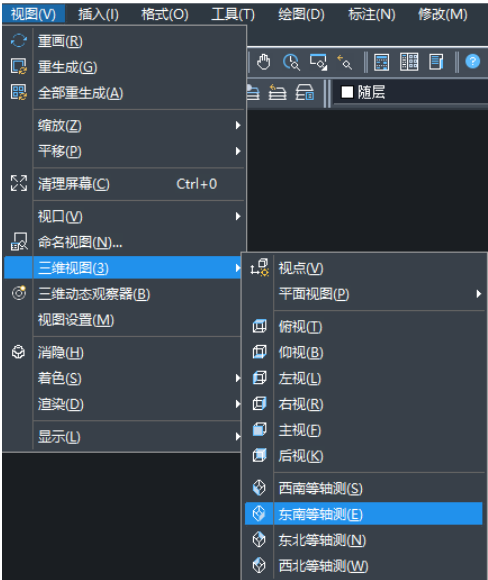

2、点击“视图”，选择“三维视图”，选择“东南等轴测”，将将视图转换到三维的东南测角。

3、为了作图方便我们在CAD最下面的工具栏中打开“正交”和“对象捕捉“。

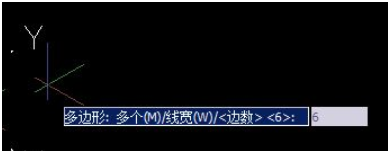

4、然后选择“正多边形命令”，输入“6’，“内切于圆”选择正六边形。

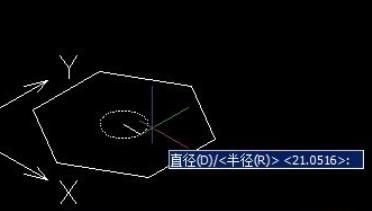

5、拉出一个合适大小的正六边形，选择画圆工具，选择以正六边的中心为圆心，画一个略小的圆形。

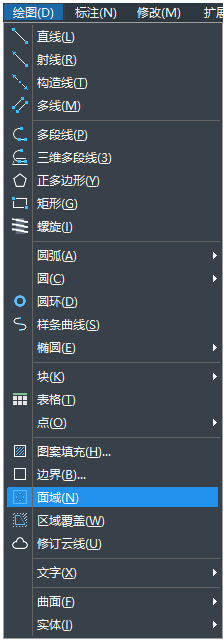

6、打开最上端的“绘图”点击“面域”，将正六边形和圆建立为面域。

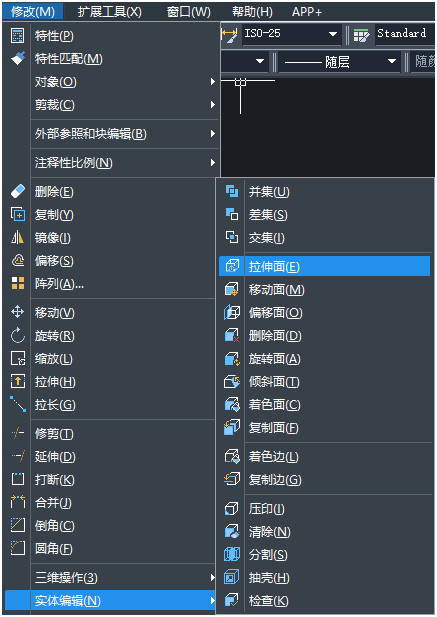

7、点击最上面工具栏的“修改”点击“实体编辑”再点击“拉伸面”。

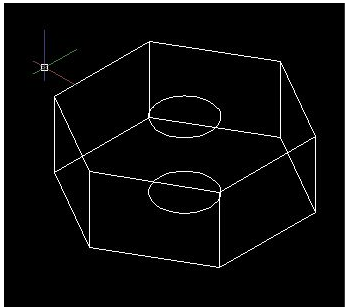

8、将正六边形和圆拉伸高度设为“20”，角度为0.高度可以根据正六边形的大小而决定。

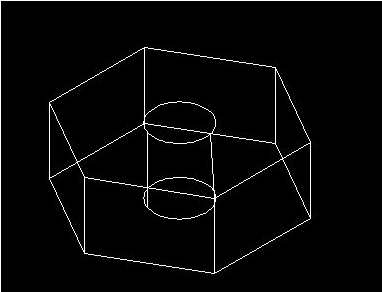

9、中心的两个圆用直线连上;这样螺母就用拉伸面命令绘制出来了。
