Abaqus在曲面上面打孔

Abaqus如何在曲面上面打孔，还有很多小伙伴不是很了解。这里就为大家带来详细的步骤解析，不知道如何操作的小伙伴快一起来看看吧！

Abaqus在曲面上面打孔

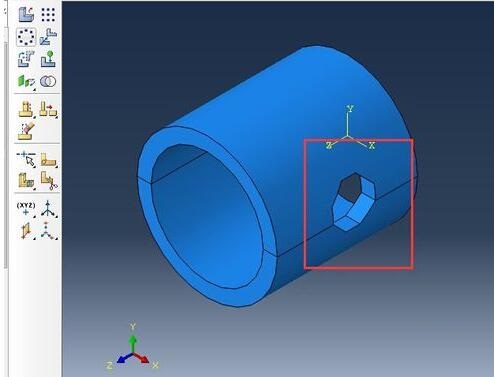

目标：在如图圆管上面打一个六边形孔洞贯穿

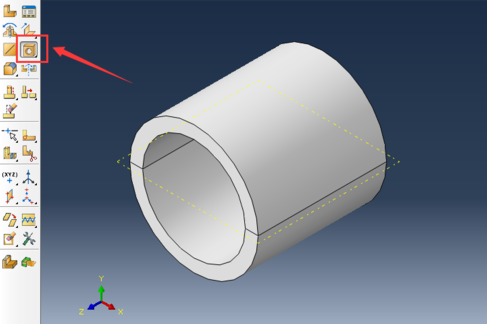

建立圆管模型，

Abaqus在 part模块有shape功能，对模型进行cut

blend 等编辑 ……cut模块下有 circular hole功能 不过不能在曲面上面实现

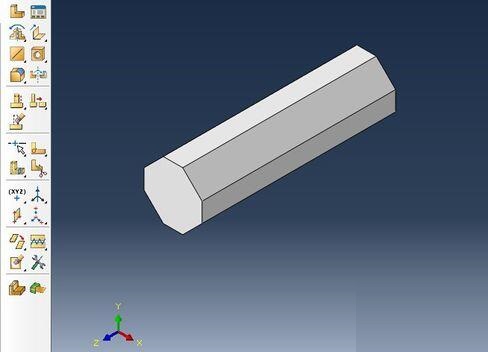

新建一个柱形截面，其截面形状为孔的形状、截面尺寸一致 ，长度保证能穿透圆管厚度……(自己合适的尺寸)

装配两个part

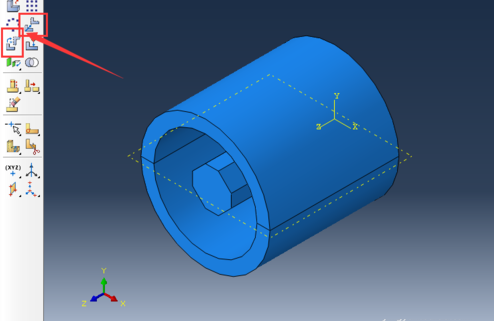

调整位置

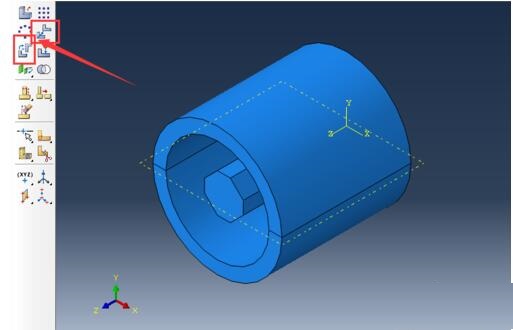

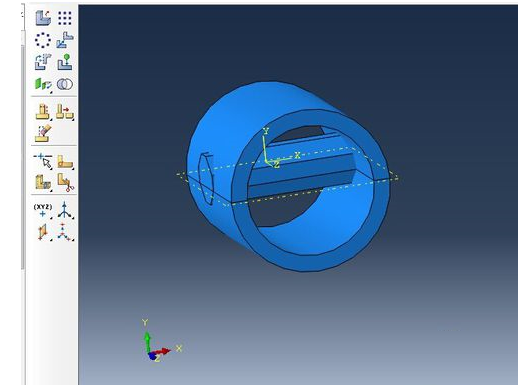

如图位置

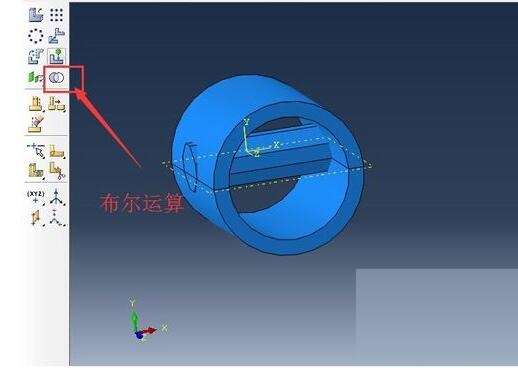

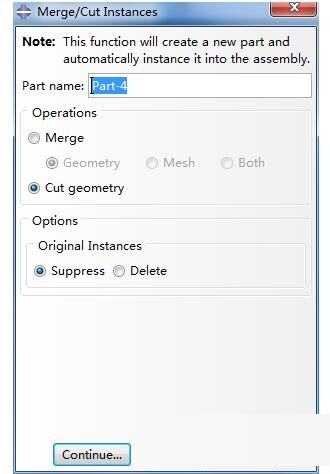

布尔运算

用圆管减去棱柱

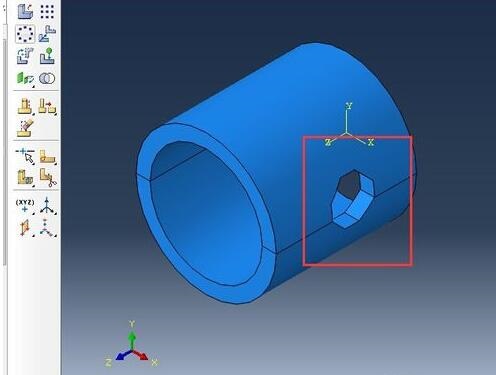

得到最终结果如图
