三菱PLC怎么用计数指令

三菱PLC编程软件支持不同语言程序，适用于全系列可编程控制器。这里为大家带来关于三菱PLC怎么用计数指令的详细介绍，想了解的小伙伴快一起来看看吧！

三菱PLC怎么用计数指令

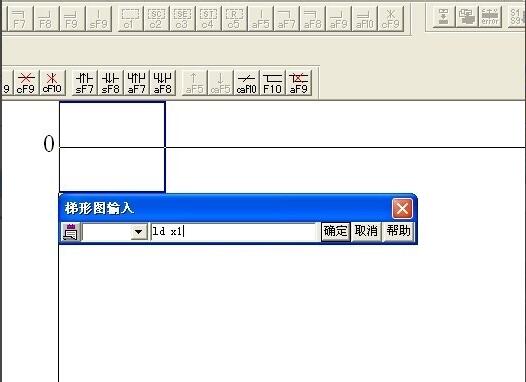

首先，假设x1为检测信号，在软件中用X1对C0计数，在左母线处可以直接输入“LD X1”，所输入字母不分大小写。

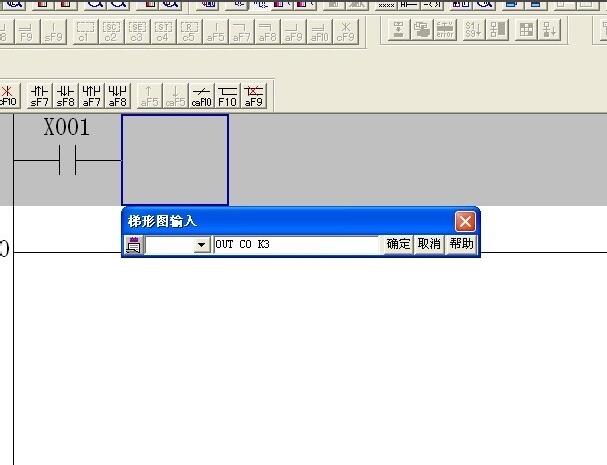

我们以C0作为内部计数器，我们假设X1检测3次之后C0动作，这时需输入“OUT C0 K3”，此时C0类似计数器线圈。

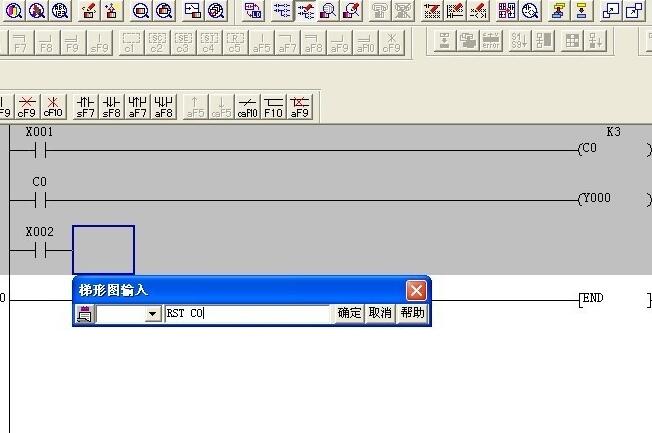

我们用C0的触点控制Y0，Y0代表输出，可以作为警示灯使用。另外生产线都是每日对统计数据清理，所以需要在程序中加入对计数器的复位清零。

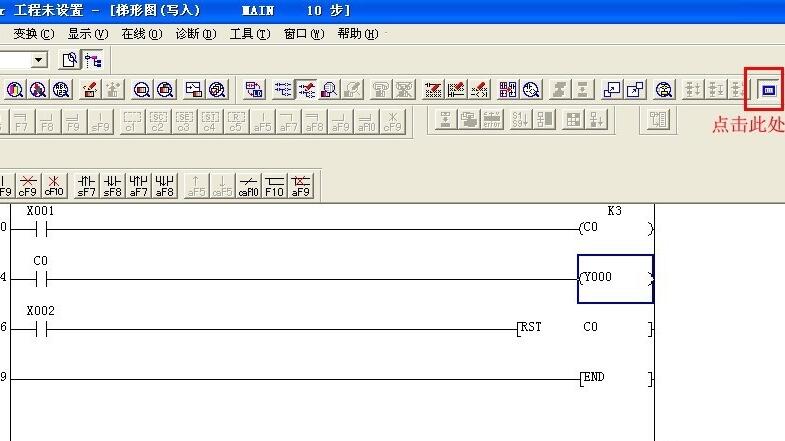

在编写程序之后，为保证其准确性需要先进性测试，点击工具栏的测试按钮，即可将程序写入模拟PLC。

然后点击测试对话框的“菜单启动”，选择第一项“继电器内存监视”。

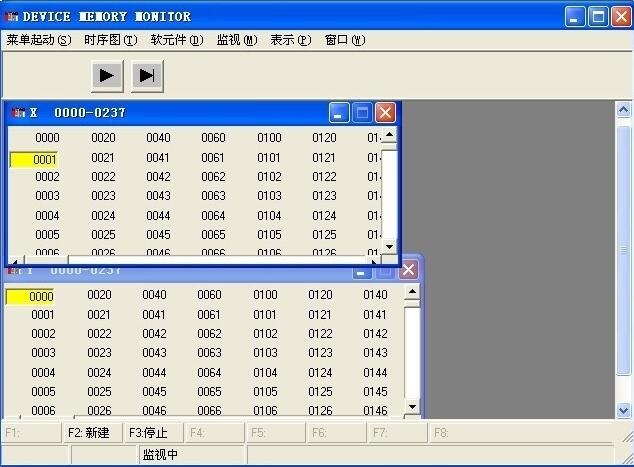

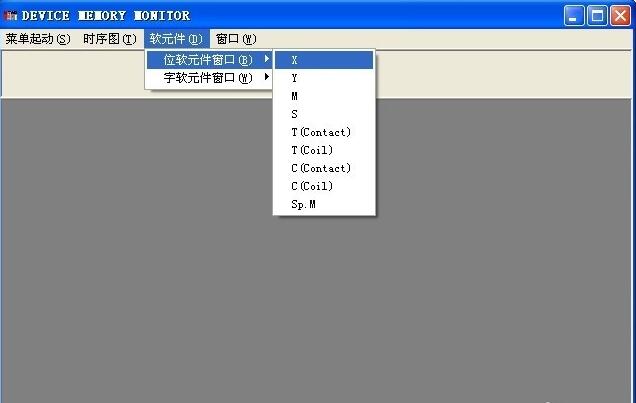

然后在监视窗口的软元件菜单栏选择“位软元件窗口”，选择X和Y，这时才能对输入和输出两个软元件进行模拟和监控。

这时可以仿真程序：按两下X1，表示X1有一个无自锁输入信号，按一下则会自锁。通过这种方式可以监测程序是否正确。
