尧创CAD特别版

尧创CAD是一款拥有完全自主知识产权的专业绘图软件，它与AutoCAD全面兼容，功能强大，性价比高，已广泛应用于机械、电子、化工、建筑、造船、航空等行业，支持大图、超大图的快速流畅编辑，完全支持尺寸、实体的相关功能，对该软件特别版有需求的用户千万别错过，快来下载体验吧!

尧创CAD软件功能

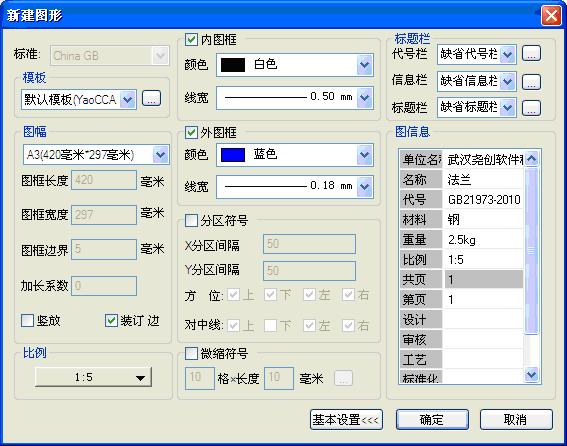

1、插入图框，自动完成绘图环境初始化

可以插入A0~A5标准图幅或加长图幅的图框，也能插入自定义大小的图框，同时设定图纸比例;支持标题栏、信息栏、代号栏随图框一起引入;输入图纸信息，图纸信息将自动映射到标题栏、代号栏区域。支持用户自己定义标题栏、信息栏、代号栏。

2、图纸比例

绘图比例功能可用于控制尺寸、文本、截面填充和各种机械符号等尺寸对象在生成时的大小，也可用于修改尺寸对象的大小。

通常用户按实际尺寸绘制零部件的各个视图，然而在标注尺寸或书写文字时，设置尺寸或文字的大小需要使用绘图比例进行换算，例如，用1：10的比例绘图，当需要书写3.5号大小的文字时，用户需要设置文字的字高为35，通过使用图纸比例功能设定绘图比例后，书写文字、标注尺寸时，不再需要考虑当前的绘图比例换算关系，直接输入标注对象的大小为其打印出来的大小(例如：3.5)，系统自动帮你换算绘图比例，大大地提高了设计绘图效率。

3、增强的尺寸标注和编辑功能

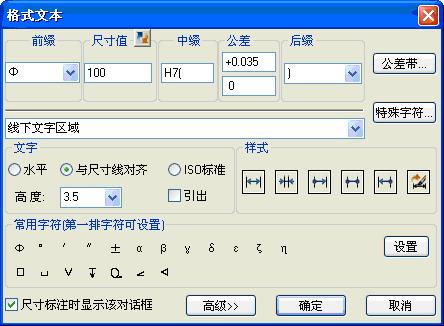

尧创CAD尺寸标注和修改时，可以根据公称尺寸自动查询和填写尺寸公差和配合公差；可以方便地插入立方体、孔深等常用特殊符号；通过设置局部放大倍数，可以正确标记局部放大视图；可以直接选择直线度、半径、直径等不同标注类型的子表单，直接得到期望的标注表单。

4、符号标注

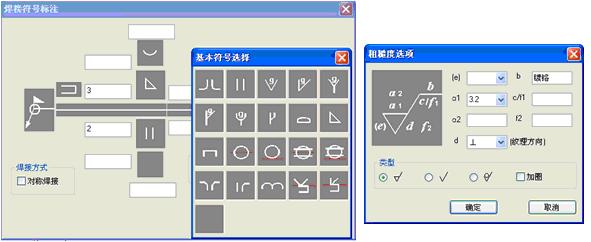

程序提供了多种符合国家标准的常用机械符号:焊接符号、粗糙度、锥度、斜度、标高、倒角、形位公差基准、形位公差ⅱ、方位视图和切割符号。符号形式就完成了。标注时双击符号弹出对话框，方便用户修改。

5、序号标注

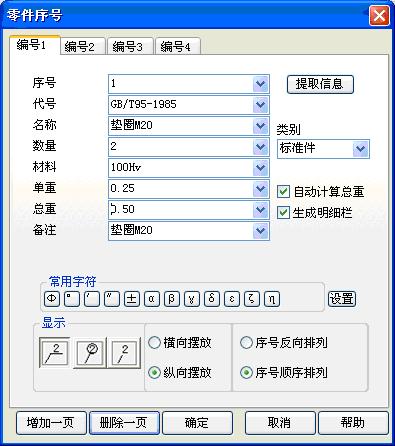

支持定制符合机械、纺织、汽车行业标准的序列号标签样式。序列号标注支持零件和零件组的序列号标注；可以自动提取出库图形的属性；独创的详细信息记忆功能，大大提高了填写明细表的效率。

支持双击序号进入序号编辑框修改;支持序号注水平或垂直对齐;支持按顺时针或逆时针方向重新编排序号;支持删除序号、插入序号等。

6、明细编辑

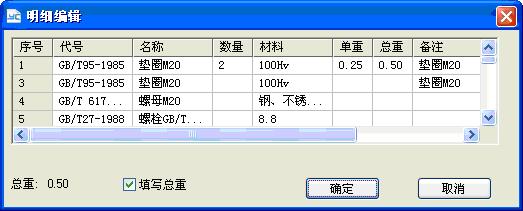

零件列表易于自定义，编辑功能强大。零件列表与序列号标签同步生成，并且可以自动与编辑相关联。支持出库图形详细信息自动提取、自动列排、详细分类排列，还可以将明细表输出为Excel文件。

7、提供多种方便的尺寸标注工具，如对称半直线尺寸、对称半角尺寸、引出描述、投影长度尺寸等。

8、标注盖线和文字盖线，程序支持标注尺寸盖线和文字盖线、以及取消文字盖线功能。标注和文字盖线后，文字区域只显示文本本身，区域后的背景图案不显示。

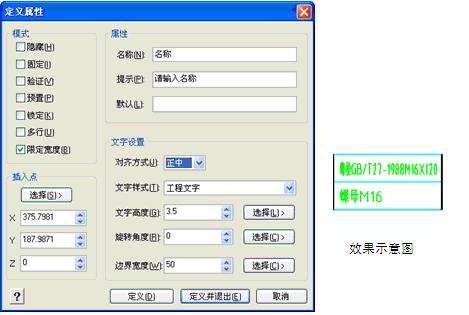

9、宽度受限文本对齐将<宽度受限>对齐方式添加到单行文本和属性文本中。当字符较多时，压缩显示字符宽度；当文本较少时，它以正常字体显示。

10、自动设置标注对象的图层，创建后自动将线状标注、角度标注、符号等标注对象放置在dim图层上；文本会自动放置在文本层上；图案填充自动放置在影线层上；图框、标题栏等。都是在插入图框时自动放置在标注图层上，这样图层自动分类，自动使用当前图层的属性，减少了设计人员频繁切换图层的麻烦。

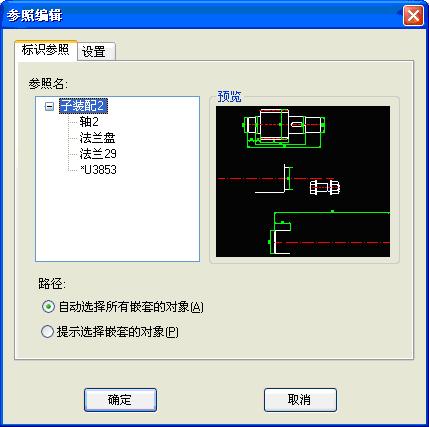

11、增强的块编辑功能，支持在保持块不被打散的前提下，象编辑普通对象一样，直接编辑块中的对象。

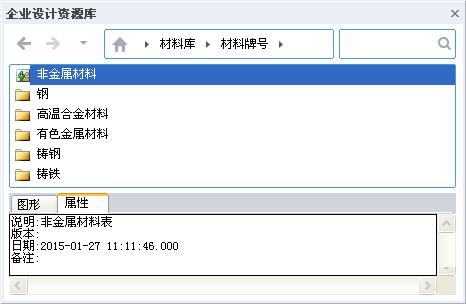

12、全面开放的企业设计资源库　 用户可以自由规划定义企业设计资源库，保存企业设计过程中需要用到的，物料及编码、图号、参考图库、技术要求、常用技术术语、设计规范等。

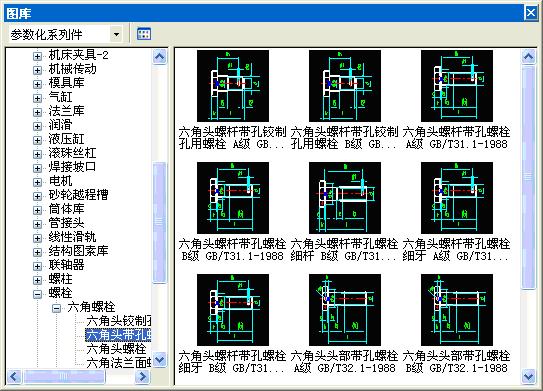

13、参数化系列件库　 提供各种类型的丝锥库、滚珠丝杠、减速机、变压器、型材库、封头库、操作件、数控机床工具、模具库、气缸、法兰、润滑、液压缸、电机、筒体库、管接头、线性滑动滑轨、联轴器等。

支持对出库图形某个或多个参数的修改，程序按修改后的参数进行驱动，再正确出图，满足用户对出库图形的快速再构造。

库中零件除了主视图，有的零件还提供了常用的左视图，俯视图、局部剖视图等，可根据需要选择调用。

14、零件结构库、符号库、表格库、技术要求库等

门类丰富的符号库：符号库中的元件丰富，涉及机制、机加、液压、化工、电器、电气等制造业常用的元件符号。

实用的表格库：包括常用的工艺表格图样、设计汇总表格图样、齿轮、涡轮、蜗杆参数表等。

简单实用的技术要求库。

参数化孔特征：可以根据用户输入的参数自动生成通孔、盲孔、柱形沉孔、锥形沉孔、螺纹孔、键槽。通孔的孔长采用不定长线的设计方式，定位后可以自动延长至与边界相交。

参数化弹簧：可根据输入的设计参数自动绘制圆柱螺旋压缩弹簧、圆柱螺旋拉伸弹簧、圆锥螺旋压缩弹簧几种螺旋弹簧的示意图和剖面图。

15、动态的紧固件连接

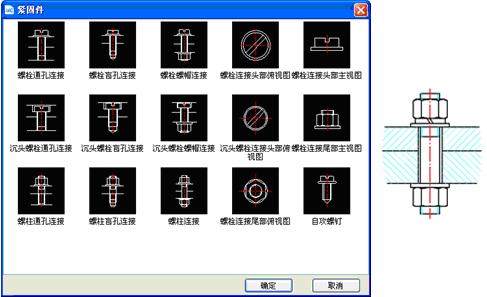

程序提供通孔、盲孔、螺柱等多种基本连接形式，并引导用户依次选择螺栓、螺钉、螺柱、垫圈、螺母等的型号和规格，完成零件组的出库，定位后能够自动生成沉孔，能够根据光标所在位置动态查询并显示出螺栓(或螺钉)的标准长度，也可以自行输入公称长度值。零件间被遮挡的区域自动实现消隐。如下图，左边是紧固件连接形式，右边是出库后的效果图。

16、扩展绘图工具

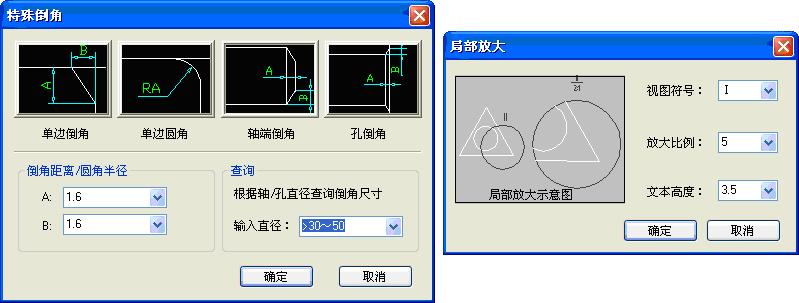

程序提供中心线、角平分线、截断线、补齐倒角、轴/孔特殊倒角、轴断面、局部放大、截断、打断于一点等丰富实用的扩展绘图工具。

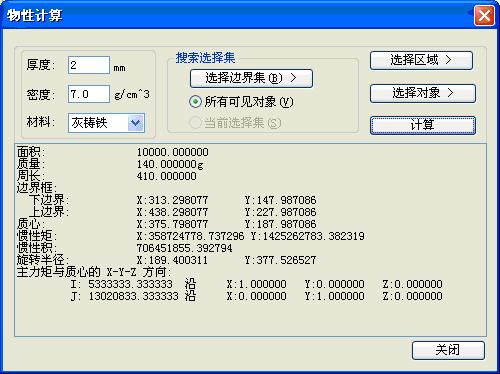

17、面积、质量、惯性矩计算功能

支持通过种子点或直接选择边界获取待计算的封闭区域，自动分析计算所选封闭区域的面积、周长、质心、惯性矩、惯性积，还可以根据厚度、材料密度参数计算质量。

18、常用图案填充

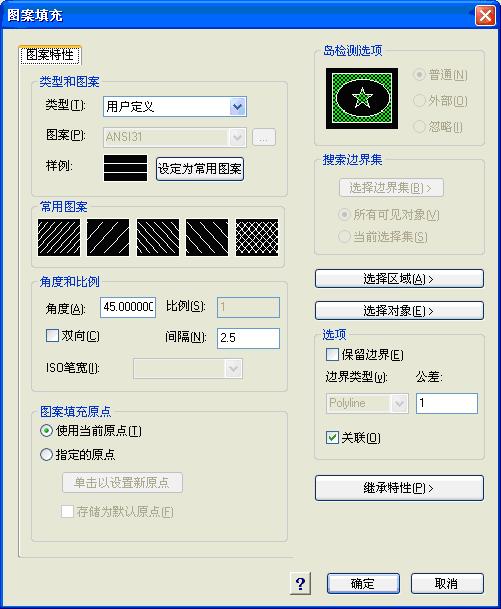

您可以将用户在绘图时经常使用的图案类型和参数设置为常用图案，方便用户在填充时直接点击选择，有效节省您从众多图案中选择的时间。程序出厂时预设了五组最常用的填充图案，用户可以根据自己的需要自由更改预设的常用图案。

19、轮廓偏移功能

选择构成轮廓的一条边，系统根据首尾相连的原则智能搜索轮廓环，用户可以对轮廓进行单边或两边偏移，并能计算构成轮廓的所有边的总长。

该功能特别适用于箱体绘制及板筋设计，方便计算板材的展开长度，以及导线长度，房屋装修踢脚线长度等。

20、PDF输入功能

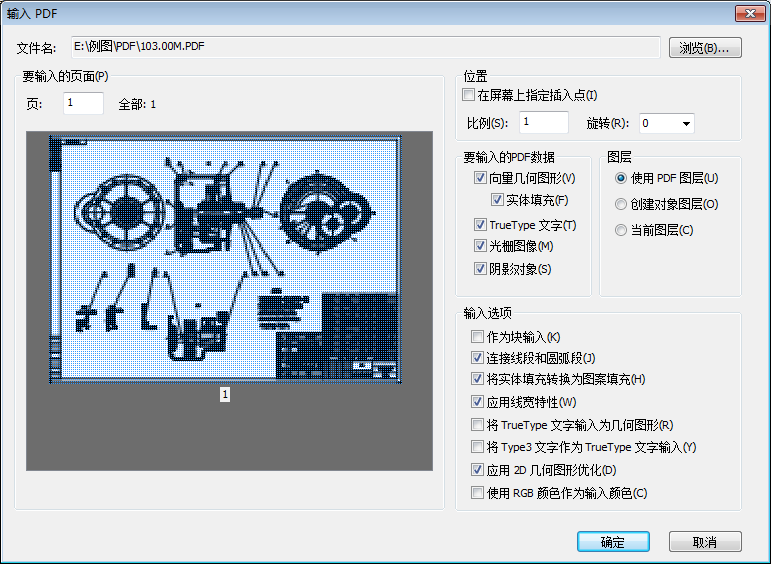

支持导入 PDF 文件，可以直接将 PDF 文件转成 DWG 文件，转化后的图表、文字基本保持一致，并能编辑和修改。

21、线段编辑功能

突破了国际主流CAD软件对编辑对象必须是完整对象的限制，创造性地引入窗口收缩和窗口扩展的方法，方便灵活地选择对象的一个或多个线段，从而实现删除线段、移动线段、缩放线段、复制线段，或者修改线段的图层、颜色、线型、线条比例、线条宽度属性。

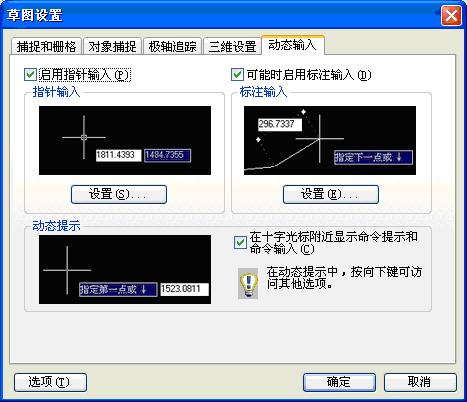

22、动态输入

尧创CAD不仅提供传统的在CommandLine窗口中输入命令的方式，而且新增动态输入方式。“动态输入”在光标附近提供了一个命令界面，显示出正在输入的命令和等待输入的命令。“动态输入”帮助设计人员专注于绘图区域，既方便又提高了绘图效率。

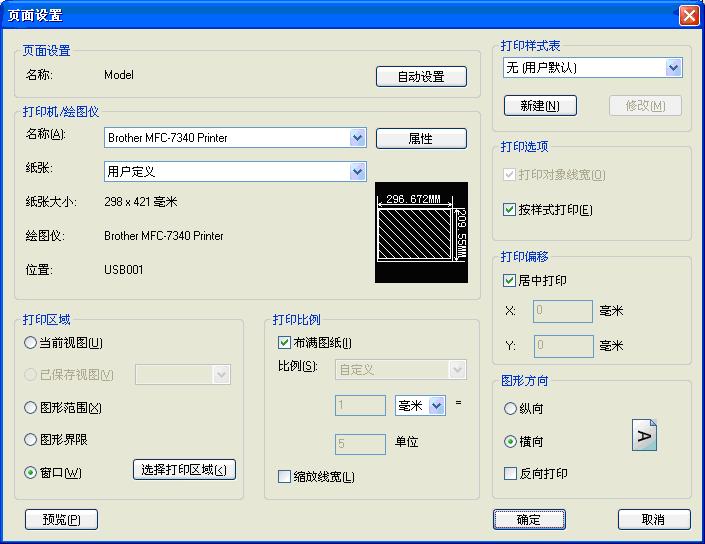

23、智能打印

尧创CAD首次在CAD领域实现了工程图的智能打印设置功能，该功能可以自动选择打印机，根据图幅大小和绘图比例自动设置纸张大小和放置方向。

24、定制和开发，尧创CAD是一个开放的体系平台，提供LISP、SDS等多种接口，方便开发者对软件进行二次开发，以适应更复杂多变的专业应用。

尧创CAD安装步骤

1、在本站下载最新安装包，按提示安装。

2、安装进行中，完成即可使用。

尧创CAD更新日志

1、修改序号样式分割线线宽的DXF组码错误。

2、修改了64位机器大内存问题。

3、增加轮廓偏移功能。

4、修改TrueType字体不能及时显示的问题。

5、解决序号样式设置中分隔线长度设置不能修改的错误。

6、图纸范围功能优化，支持将明细表生成到当前图纸之外的区域。

7、修改尺寸文字包围盒计算不准确的问题。

8、修改了TrueType字体情况下，当存在线下文字时，文字和尺寸线的位置不恰当的问题。

9、解决CAXA转出的DWG图纸，尺寸线箭头丢失的问题。

10、修改了图纸转换时，内外框颜色不能使用当前插入图框对话框设定的颜色问题。

11、修改了企业资源库不能建材料库。

12、修改了不能计算圆的面积的错误。

13、优化了尺寸拖动的性能。

14、修改了新国标粗糙度符号，允许“任何工艺”与“去除材料”符号颠倒的问题。

15、修改了镜像后的块引用，在线编辑时，圆弧反向的问题。

16、修改了两个椭圆很接近的时候，捕捉不到交点。
