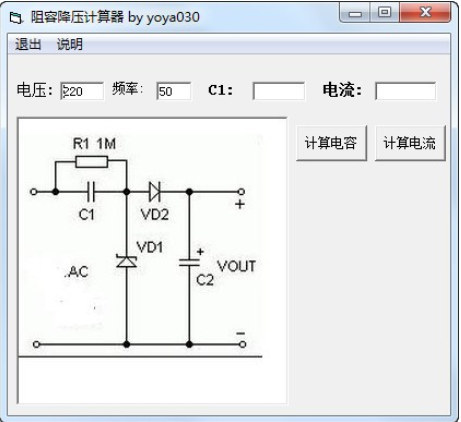

阻容降压计算器最新版

阻容降压计算器是一款专业的电容电流的计算工具软件，如果你恰好需要一个能够快速计算电容电流的工具，可以尝试下载该软件进行使用。软件的使用方法很简单，设定好前提条件电压和频率点击计算按钮即可快速得到计算结果，非常方便，喜欢该软件最新版的用户可以试着下载使用。

阻容降压计算器功能介绍

电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器 的容量。因为通过降压电容 C1 向负载提供的电流 Io，实际上是流过 C1 的充放电 电流 Ic。C1 容量越大，容抗 Xc 越小，则流经 C1 的充、放电电流越大。当负载电 流 Io 小于 C1 的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允 许电流 Idmax 小于 Ic-Io 时易造成稳压管烧毁.

为保证 C1 可靠工作，其耐压选择应大于两倍的电源电压。

泄放电阻 R1 的选择必须保证在要求的时间内泄放掉 C1 上的电荷。

阻容降压计算器软件特色

已知 C1 为 0.33μF，交流输入为 220V/50Hz，求电路能供给负载的 最大电流。 C1 在电路中的容抗 Xc 为:

Xc=1 /(2 πf C)= 1/(2*3.14*50*0.33*10-6)= 9.65K

流过电容器 C1 的充电电流(Ic)为：

Ic = U / Xc = 220 / 9.65 = 22mA。

通常降压电容 C1 的容量 C 与负载电流 Io 的关系可近似认为：C=14.5 I，其 中 C 的容量单位是 uF，Io 的单位是 A。

电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电。

由于最近高亮 LED 比较流行，本人就用 10 只 LED 做了一只简易的 LED 灯。

由于阻容降压属恒流源特性，白光 LED 导通电压大概在 3V 左右，10 只 LED。

电压大概在 30V，设定 LED 流过的电流小于 20mA(个人习惯，不希望太亮)。

Ic = 220V-30V/ Xc <20 mA 计算得出 Xc=8.5K。

再有:Xc=1 /(2 πf C)计算 C=0.37uF。

实际选取 0.33uF 安规耐压交流 275V;C2 取 10uF/50V;其他 R1=470K;D1～ D4 选 1N4007。

组装完成之后，接上电源一试，非产亮，只是 LED 散射面积太小，屋子里亮 度不是很均匀!有机会要做一个 20 只 LED 的，会更亮一些，同时也非常省电!

阻容降压计算器安装步骤

下载安装包并打开。

根据安装引导进行安装。

安装完成后即可打开使用。

阻容降压计算器更新日志

暂无。
