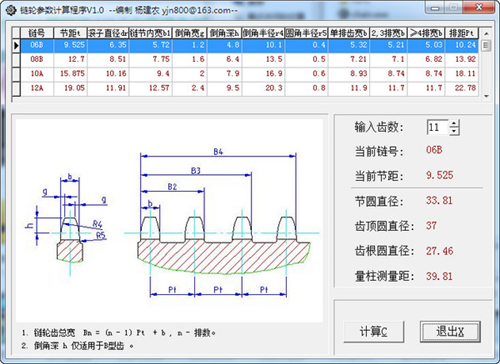

链轮参数计算工具v1.0

链轮参数计算工具是一款强大的软件，它包含了许多我们生活中需要用到的功能。这款软件拥有简洁的界面，但是它的功能很强大。我们无论是在日常生活中还是在办公的过程当中，都可以使用这款软件作为我们的工具。

软件简介

链轮参数计算工具官方版是一款非常复杂的链轮设计计算软件，是专门为从事相关工作的人员而设计的。基于机械设计手册编写而成。链轮公式里有很多英文母及根号,平方,除号等手动计算非常复杂。

软件功能

分度圆直径:d=p/sin180°/z p=节距可查表 z=齿数

齿顶圆(外径):D=p×(0.54+cot180°/z)

常用链轮节距：

3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.05

3分 4分 5分 6分

分度圆直径：d=p/sin(180°/z)

齿顶圆直径：dmax=d+1.25p-d1

dmin=d+(1-1.6/z)p-d1

齿根圆直径：df=d-d1

软件特色

1、单排链参数计算

2、双排、三排链计算

3、四排以上计算

链轮端面齿形

1.它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，见图2，其尺寸参阅有关设计手册。参数计算前面已经提到，不做重复叙述!

2. 链轮结构

小直径链轮一般做成整体式，中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔，大直径链轮可做成组合式，此时齿圈与轮芯可用不同材料制造!例如C45，不锈钢等材料。

3. 链轮材料

链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。
