电缆大小选择计算程序v1.1

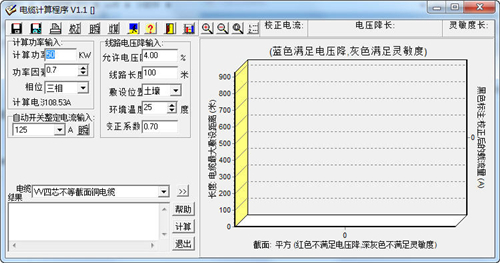

电缆大小选择计算程序是一款专业的电缆大小的计算工具软件。使用者可以通过软件计算功率输入等详细参数。软件的使用方法还是比较简单的，将已知的条件数据进行输入包括计算功率、允许电压数据等，最后软件会自动进行计算和生成趋势图。

软件特色

计算功率：单位KW，最好在500KW以内。

功率因素：从0.05～1.00变化，间隔0.05。

相位：三相、单相220V的A相B相C相、单相380V的AB相BC相CA相。

计算电流：单位A，其值根据上述2～4自动计算。是选择电缆的三个方法之一，当校正后的电缆载流量大于计算电流时，此电缆即为所选电缆。见公式一。

开关电流：单位A，是保护电缆用的自动开关整定电流，其值大小影响电缆选择结果，是选择电缆的三个方法之一，当校正后的电缆载流量大于开关电流时，此电缆即为所选电缆。见公式二。

电缆长度：单位m，最好在2000m以内，第三个选择电缆的方法中使用，关系到线路电压降的大小。

线路压降：第三个选择电缆的方法中的关键性指标，直接决定电缆是否满足要求，最好不超过15%。见公式三。

敷设位置：分空气和土壤。电缆在空气和土壤中的载流量是不一样的，一般空气中略大。三种计算方法都要根据敷设位置，决定取数据库中的哪个载流量值。

环境温度：单位：摄氏度，不管敷设位置如何，环境温度都会对载流量产生影响，电缆样本中给出的是测量时的温度，环境温度高于样本温度时，载流量会线性减小。

校正系数：电缆敷设环境是多样的，校正依据源于《民用建筑电气设计规范》JGJ/T-92中表8.4.5.1～8.4.5.8。点击详细钮后，弹出校正系数对话框，显示五种校正选择，因构件较复杂，故使用Delphi编程，制成DXDLJZ.DLL库，在VB中调用。

电缆：启动时自动搜索LIB目录下所有TXT文件，去除后缀，填入电缆列表框，用户所选的电缆，即成为以后数据库文件名。点击详细钮后，弹出电缆数据列表框，显示当前所选电缆的详细数据。

结果列表框：显示最后计算结果，给出所选电缆截面，计算压降，校正系数，电缆校正载流量，样本中的电缆载流量等。

计算按钮：进行计算，并选择电缆。

直方图：显示计算结果。

帮助按钮：显示本说明文件。

退出按钮：退出程序。

安装步骤

下载安装包并打开

根据安装引导进行安装

安装完成后即可打开使用

注意事项

软件同时支持32位64位运行环境

如果软件无法正常打开，请右键使用管理员模式运行
