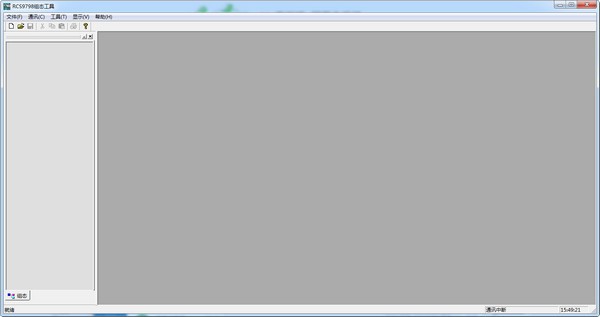

RCS9798组态工具v1.0

RCS9798组态工具是一款专业的设备组态操作的工具软件。软件可以帮助使用者对网络端口进行修改与删除，支持监控与通讯设备之间的报文，支持工程属性管理以及工程对时源的管理等等功能。软件的界面简洁，是一款非常实用的网络工具。

数据内容

9798装置的网络设置：TCP/IP地址和端口。

组态数据标识：工程描述，时标，管理机地址。

装置总表：9798装置连接的智能装置的数目，各装置的地址、映射地址、型号、版本、描述等信息。

装置信息：邏测表，遥信表，遥脉表，遥控表，遥调表，步位置表，装置的可变信息和扩展信息等。

虚拟装置：状态信号虚装置、复合信号虚装置、自定义装置以及各自的配置信息

站内间隔配置信息：电压等级，间隔名以及所属各个间隔的设备，与设备关联的装置列表和测点信息列表

规约配置：各个板卡类型，下属端口信息。

串口配置信息表：连接的协议(规约)名，波特率，数据位，停止位，奇偶校，同步字符，协议相关信息。

网络口配置信息表：连接的协议(规约)名，端口号，IP地址，协议相关信息

下行端口信息：装置地址列表(地址、映射地址、型号、版本、描述等信息)，配置列表，以及装置的“X遥信息”和配置的引用测点信息。

上行端口连接的“X遥引用表”：遥测引用表，遥信引用表，遥脉引用表，遥控引用表，遥调引用表，步位置引用表等

功能介绍

组态软件的功能包括

工程属性的管理(可修改通讯管理机地址);

工程对时源的管理(添加、删除、属性修改);

工程引用实际装置总表的管理(装置的添加、删除、修改);

虛遥测、虚遥信、步位置等信息的合成

导入SCD文件，读入SCD文件中配置的D信息和UR信息

CID或者ICD文件向tt测点文件的转换;

间隔的管理(电压等级、实际间隔、一次设备以及关联的二次设备和信号列表的管

根据“组态配置ini”和对应的板卡配置情况显示板卡列表和端口列表;

网络端口的添加、删除;

端口规约的修改

端口关联装置和信息点的配置;

与9798通讯装置通过以太网进行连接;

对组态信息文件，在计算机和通讯装置之间进行上装和下装，其他文件的下装;

组态信息，信息总表，引用表的打印、转存;

对通讯装置远方进行重启动

启动当前目录下的调试工具

显示监视窗口，查看与通讯装置之间的报文;

软件特色

RCS9798组态工具使用方便，可以在软件界面快速调试自己的设备

连接的装置都可以在软件查看，可以显示装置的通讯内容

并且记录的信号只能在模拟协议分析仪中查看，并且不能应用数字测量。

支持数据导入功能，可以将scd数据添加到软件使用

使用单端输入直接录制，然后根据您正在使用的产品的电压阈值检查记录的信号。

RCS9798组态工具显示通讯配置内容，查看当前设备连接信息

支持查看装置数量，查看引用表数目

支持所有装置、65530状态信虚装置、装置65531复合信号虚装置
