StrucKitv1.0.0

StrucKit是一款强大的软件，它包含了许多我们生活中需要用到的功能。这款软件拥有简洁的界面，但是它的功能很强大。我们无论是在日常生活中还是在办公的过程当中，都可以使用这款软件作为我们的工具。

软件功能

1、StrucKit分析的功能很多，您可以对多种类型的地质分析。

2、通过加载图片就可以分析，支持将无人机拍摄的地质图打开。

3、支持通过图像读取地质数据。

4、拥有十二种分析功能，分析结果可以通过曲线显示。

5、也可以通过椭圆的方式显示结果。

6、拥有褶皱产状数据是可以自己输入的。

7、提供新的数据图片打印功能，可以对你分析的结果图打印。

8、可以将拟合曲线图像另外保存。

9、支持褶皱形态几何分析，可以对分析的内容修改。

10、根据软件图像的实测数据投图对比。

11、估出能干层应力指数，填入相应的输入框中。

12、则能干层与基质的粘度比自动计算出来。

软件特色

反向轮法测应变的使用

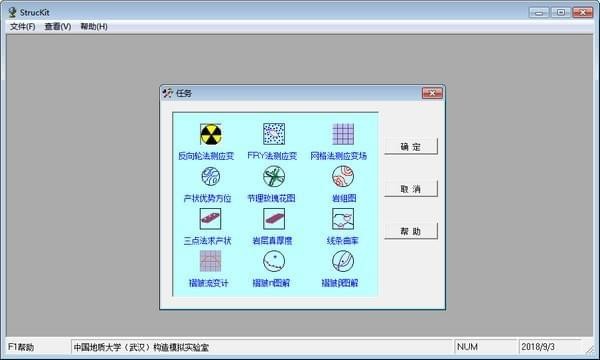

运行StrucKit软件，在任务窗口中选中“反向轮法测应变”上面的图标，然后单击确定。进入反向轮法测应变窗口。

在反向轮法测应变窗口中，打开“操作/边界统计”菜单，进入边界统计过程，软件会自动统计图象上0—180度之间反向转动单位角度的倍数角度下的颗粒边界数目。

FRY法测应变的使用

运行StrucKit软件，在任务窗口中选中“FRY法测应变”上面的图标，然后单击确定。进入FRY测应变窗口。

在FRY法测应变窗口中，打开“文件/数据文件”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.txt;*.dat等。选中需要使用的中心点坐标数据文件，单击“打开”按纽，返回上层窗口。

网格法测应变场的使用

运行StrucKit软件，在任务窗口中选中“网格法测应变场”上面的图标，然后单击确定。进入网格法测应变场窗口。

在网格法测应变场窗口中，打开“文件/打开数据”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.dat;*.txt等。选中需要使用的网格法变形前与变形后的坐标点数据文件，单击“确定”按纽，返回上层窗口。

产状优势方位的使用

运行StrucKit软件，在任务窗口中选中“产状优势方位”上面的图标，然后单击确定。进入产状优势方位窗口。产状优势方位窗口中，打开“文件/数据文件”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.txt;*.dat等。选中需要使用的构造面理或线理数据文件，单击“打开”按纽，返回上层窗口。

数据文件

Q 0026-8

120

c

350

90

Quartz

160,70

316,25,e,317,40,s,311,39,s,75,11,w,312,11,e,45,36,e,344,19,e,46,15,w

307,5,w,384,15,w

82,31,w,48,0,e,293,11,e,17,18,e,311,13,e,33,8,w

22,8,e,30,18,e,335,15,w,333,11,e

第一行为说明性的文字，表示薄片号。

第二行为所测岩组颗粒总数。

第三行是矿物颗粒所测的光轴或晶面的判断标志。C为晶面、解理面，O为光轴等。

第四行是薄片上箭头所指示的原地理方位角度。

第五行是薄片在费氏台上初始位置时，薄片上箭头所指方位。

第六行是说明性文字，表示所测矿物名称。

第七行是薄片所在的地理方位产状。

第八行到最后都是岩组数据，岩组数据之间以逗号分开，换行时不加逗号。

岩组数据的表示方法：312,11,e

两个数字表示倾向、倾角;字符e或w表示费氏台上H或I环的向西、或向东倾向。
