ICP Programming ToolV3.00.6909

ICP Programming Tool是一款专业的新唐单片机的烧录工具软件。使用者可以通过软件进行在线和离线编程，备份芯片和Nu-Link dongle的flash数据。软件支持数据加密、限制编程次数、批量烧写等其它功能。软件的整体功能很专业，适合从事相关行业的人员使用。

功能介绍

Nuvoton ICP Programming Too支持 “在线” 及 “离线” 编程模式功能在线烧写目标芯片

在线/离线编程模式

备份目标芯片的flash数据(如果目标芯片没有保护flash)

备份Nu-Link dongle 离线的flash数据(如果离线的数据没有被保护)

烧写软件序列号(SN)到目标芯片

限制最大的编程次数

数据加密适用于在线/离线烧写

批量模式适用于在线/离线烧写

使用方法

硬件连接准备;

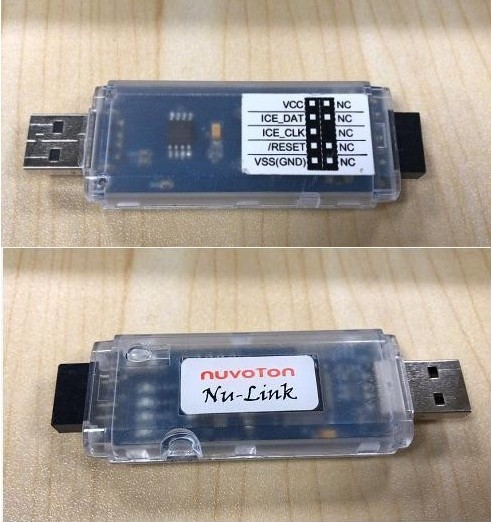

烧录工具：nu-link;

芯片;

连接线及烧录引脚正确连接;

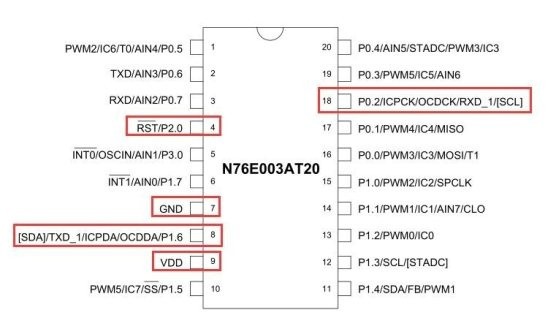

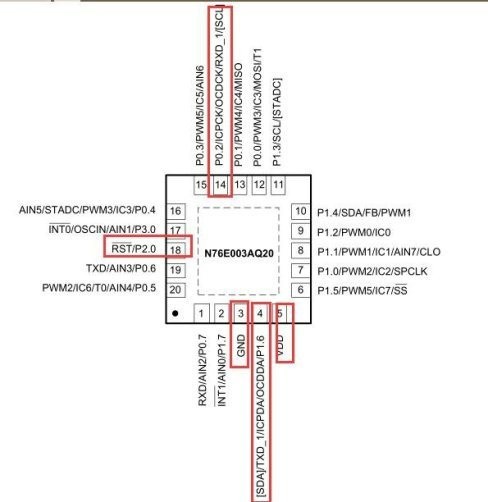

如图：nulink 对应烧录引脚连接芯片烧录引脚- i)N76E003AT20

ii)N76E003AQ20

上位机软件准备;

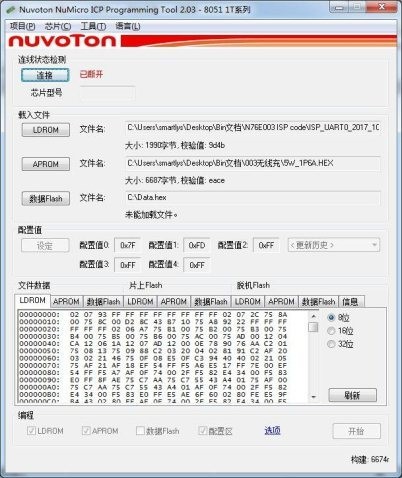

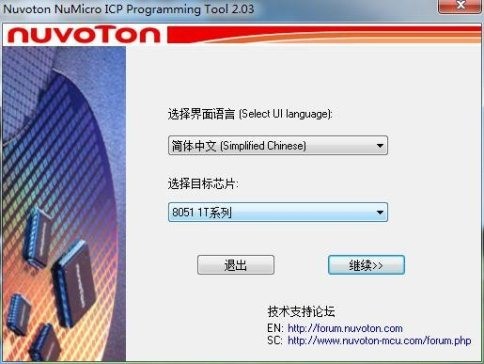

打开 ICP 上位机软件，选 8051 1T 系列，点击继续;

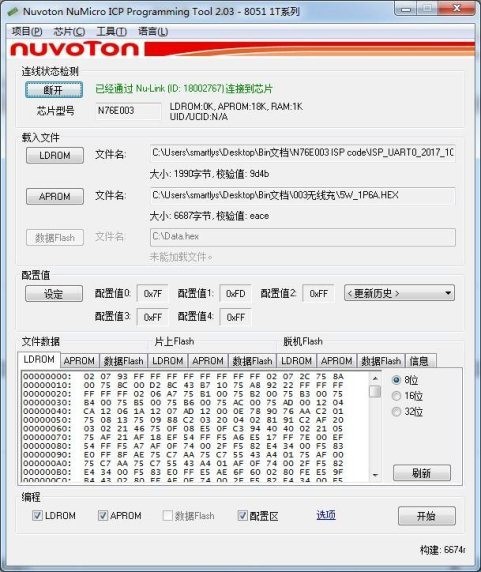

点击连接

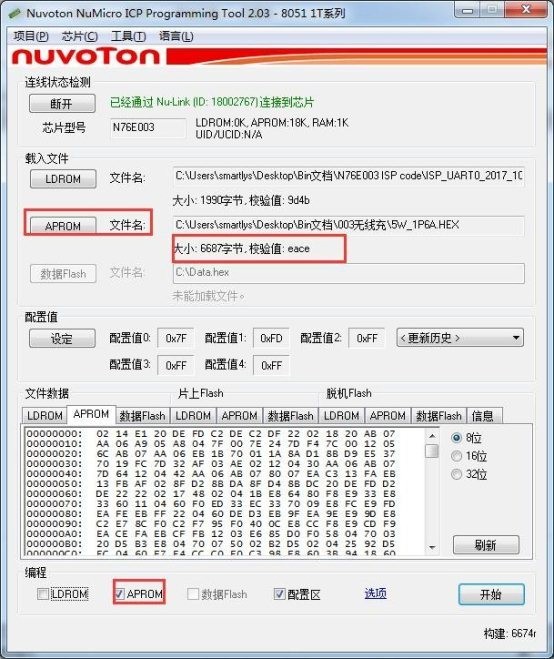

程序加载：应用程序点击“APRPOM”区域加载，并勾选编程框中 APROM 选线，透过窗口可确认程序校验码，如截图;

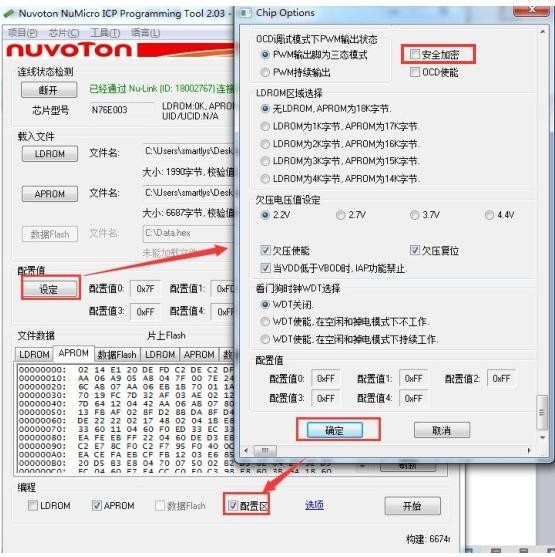

点击“设定”确认芯片初始化设置，确定后，勾选“配置区”选项，注意勾选“加密选 项”，如截图：

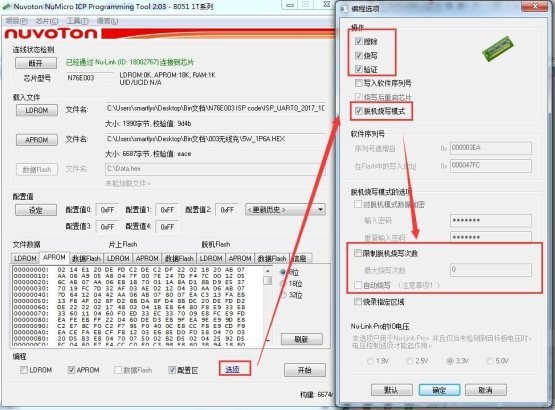

点击“选项”，加载其他烧录选项配置(脱机烧录)，确定后点击“开始”选项：如截图：

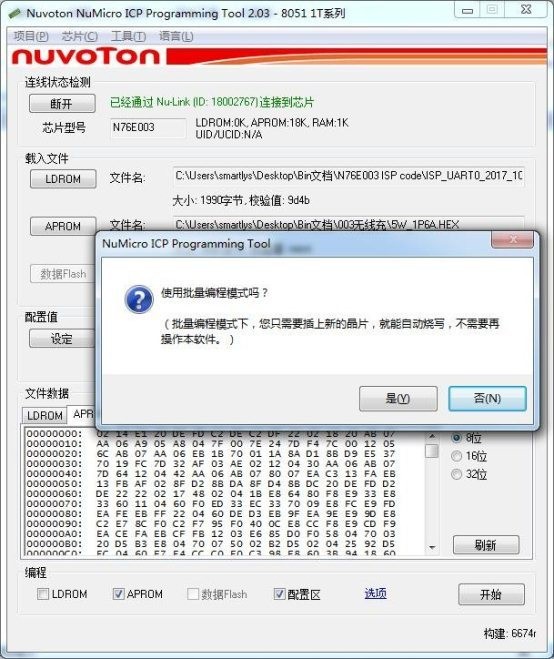

提示是否进入批量，研发阶段一般建议“否”;批量烧录芯片阶段可以选“是”，或者直 接使用脱机烧录模式;

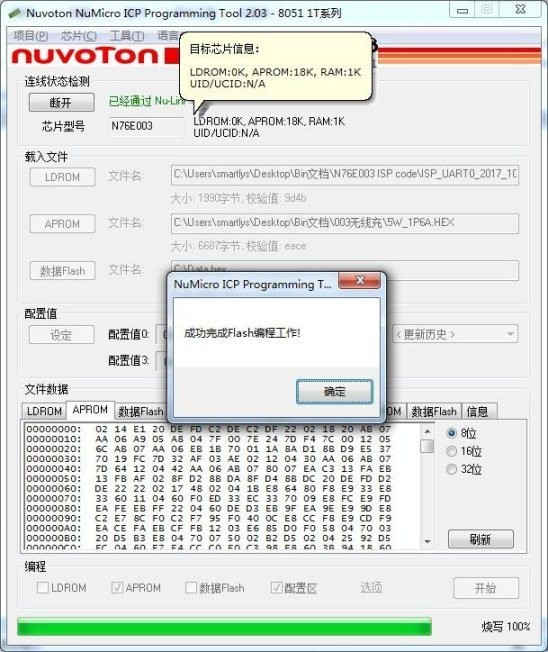

提示“成功完成 Flash 编程工作”，完成烧录;

安装方法

下载安装包并打开

根据安装引导进行安装

安装完成后即可打开使用
