PTC Creo Illustratev6.1.0.0

PTC Creo Illustrate是一款设计相当严谨专业的3D图形图像处理软件，它包含了许多我们生活中需要用到的功能。这款软件拥有简洁的界面，但是它的功能很强大。我们无论是在日常生活中还是在办公的过程当中，都可以使用这款软件作为我们的工具。

基本简介

PTC Creo Illustrate最新版是一款功能强大的专业3D技术插图解决方案，使用 2D/3D 技术插图传达复杂的服务和备件信息，现在由于产品越来越复杂，提供高效且及时的服务需要图形支持。高质量的技术图是重要的服务资产，使技术人员能够识别所需的正确零件并成功执行服务任务。

这些技术插图准确反映当前的产品设计并传达复杂的服务和备件信息，而且这些信息很容易更新以反映产品和备件的更改。Creo Illustrate 还可重建 CAD 工程物料清单 (eBOM)，以创建用于零件、服务过程或其他插图的维修物料清单 (sBOM)。

Creo Illustrate 从复杂的 3D CAD 数据中简化 2D 和 3D 插图，在整个生命周期中提供特定于配置的图形信息。软件将3D插图功能与关联CAD数据结合起来，提供配置特定的图形信息，反映当前产品设计的信息 ，用于操作，维修和维护产品。如今的产品当前朝着现实和数字属性融合的方向发展，所以数字方面出错的可能性不亚于现实方面。技术人员能够改变示意图数据的用途，便能更准确地排除故障并识别问题的准确位置。

借助Creo Illustrate，您可以立即体会到PTC业界领先的3D技术插图解决方案的成功优势，并且充分相信您的投资将使以前比以往更容易创建和维护满足产品和服务信息倡议所需的高质量图形。

主要特色

使用 2D/3D 技术插图传达复杂的服务和备件信息

现在，由于产品越来越复杂，提供高效且及时的服务需要图形支持。高质量的技术图是重要的服务资产，使技术人员能够识别所需的正确零件并成功执行服务任务。PTC Creo Illustrate 5.0 F000从复杂的 3D CAD 数据中简化 2D 和 3D 插图，在整个生命周期中提供特定于配置的图形信息。

这些技术插图准确反映当前的产品设计并传达复杂的服务和备件信息，而且这些信息很容易更新以反映产品和备件的更改。Creo Illustrate 还可重建 CAD 工程物料清单 (eBOM)，以创建用于零件、服务过程或其他插图的维修物料清单 (sBOM)。

一、Creo Illustrate：

1、通过加快维修和维护速度，改进产品性能和客户体验。

2、将不同的 CAD 格式合并为一种独立的工具，而且可以与 Windchill、Creo 和 Servigistics Arbortext 产品完全集成。

3、用图解的分步程序、3D 动画、图解零件列表和其他图形表示取代文字，以降低翻译成本。

4、通过视觉化演示复杂服务程序的 3D 动画清晰传达复杂的服务信息。

5、通过与原始的 CAD 文件保持关联，在整个服务信息生命周期中自动管理插图更改，以提高插图作者的工作效率。

6、直接从 CAD 元数据自动创建零件列表和标注，以生成动态零件列表，从而提高服务和备件准确性。

7、提供 2D 和 3D 发布与导出功能，可将插图重复用于其他目的。

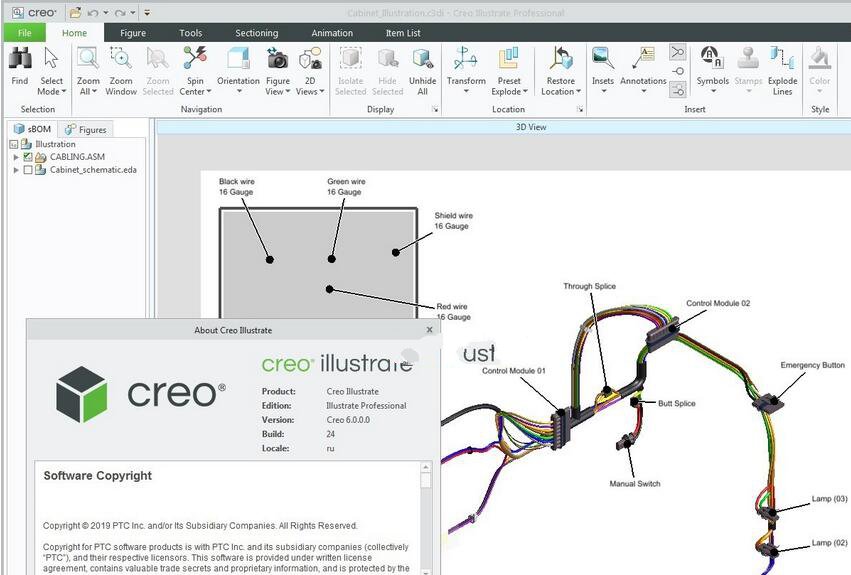

二、Creo Illustrate Schematics

如今的产品当前朝着现实和数字属性融合的方向发展，所以数字方面出错的可能性不亚于现实方面。技术人员能够改变示意图数据的用途，便能更准确地排除故障并识别问题的准确位置。

三、Creo Illustrate Schematics 模块支持改变示意图用途，以增强下游交互式故障排除能力，而且

1、允许利用示意图代表的 3D 模型进行交互式交叉选择亮显

2、支持基于所需的数据解释应用颜色(例如，表示功率与数据，不同电线上的电压或每根电线的实际颜色)

3、与工程数据保持相关性，因而可轻松、可靠地进行更新

4、通过交互式导航强化对示意图数据的理解

软件特色

1、CAD数据重用：创建从工程CAD数据派生的3D技术插图和动画。

2、关联CAD：随着产品设计的变化，更新插图。

3、排序：通过静态和动态插图说明维修，装配和其他程序。

4、内容重用：创建一次插图，并在多个出版物中使用它。

5、理解：注释通过使用标注，符号和其他参考来增强您的3D内容，从而实现更清晰的沟通。

6、零件清单：为所有产品生成完整零件清单，并使用这些清单定义产品结构。

7、产品结构：根据产品材料清单中的组件如何组织与零件相关的内容。

8、降低翻译成本：通过图示的逐步程序替换文本，3D动画，插图部件列表和其他图形表示。

9、增强现实基础：无缝重用3D插图和AR动画。
