LCD图形编辑器v5.0

LCD图形编辑器是一款图形编辑软件，它包含了许多我们生活中需要用到的功能。这款软件拥有简洁的界面，但是它的功能很强大。我们无论是在日常生活中还是在办公的过程当中，都可以使用这款软件作为我们的工具。

软件简介

LCD图形编辑器正式版是一款界面友好，功能齐备且体积微小的图片编辑工具。LCD图形编辑器正式版能将BMP图像文件制作出LCD文件，支持图案选取、真值表映射、图案修整等功能，再配合LCD仿真器一起使用，可以方便的与各单片机连接。支持真值表映射，图案选中，图案修整等一系列功能。

软件特色

1、软件仿真LCD显示。

2、USB接口。

3、自动变换COM、SEG脚以适应不同的单片机仿起真器，做到即插即用。

4、最大支持8*32段。

5、支持Win98、WinMe、WinNT、Win2000、WinXP操作系统。

6、华邦W741/W541 ICE,1/4duty,1/3bias

7、三星SMART KIT(KS57C2304),1/4duty,1/3bias

8、中颖NT66P13/NT66P14 ICE,1/4duty,1/3bias

9、中颖NT66P13/NT66P14 ICE,1/8duty,1/4bias

10、中颖SH66P51 ICE,1/3duty,1/2bias

11、中颖SH66P51 ICE,1/4duty,1/3bias

12、中颖SH66P51 ICE,1/5duty

13、中颖SH66P51 ICE,1/6duty

14、其它单片机可通过COM、SEG对应连线进行仿真。

15、软件升级将直接支持更多型号。

使用方法

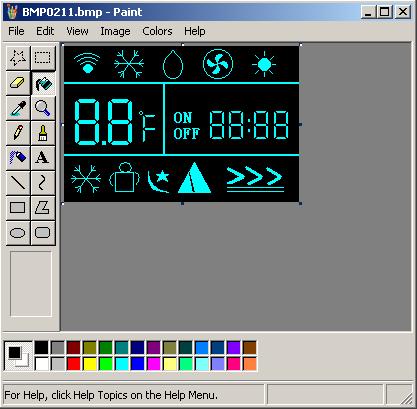

1、首先，使用WINDOWS带的画图软件按实际的LCD图形制作一幅BMP图像，存为24bit真彩图像文件，如下图所示：

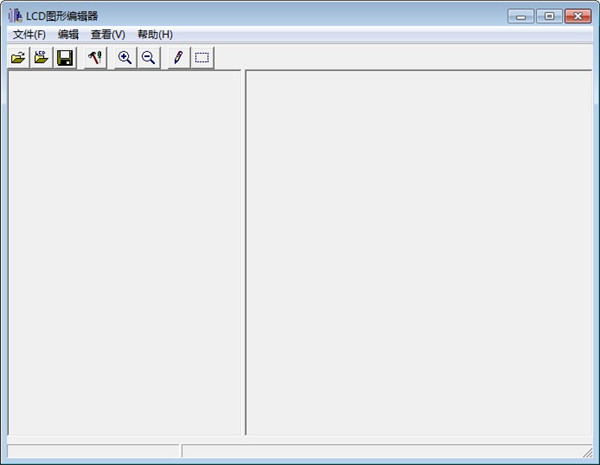

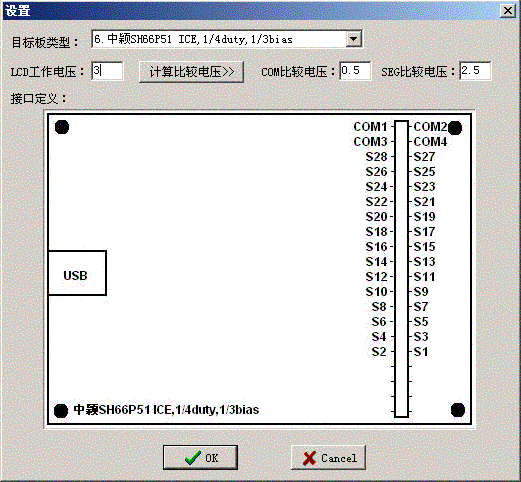

2、运行“LCD图形编辑器”，选择“打开”按钮，调入目标图片，按“设置”按钮进行设置，包括目标板类型、LCD工作电压，COM比较电压、SEG比较电压

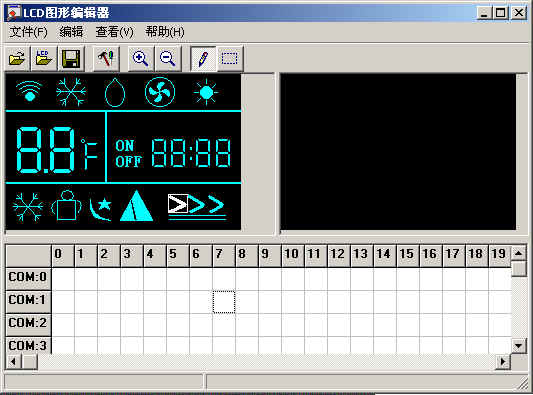

3、进行LCD真值表设定，对于连为一体的笔划，按“点选键”，再点中BMP图像区的一个笔划

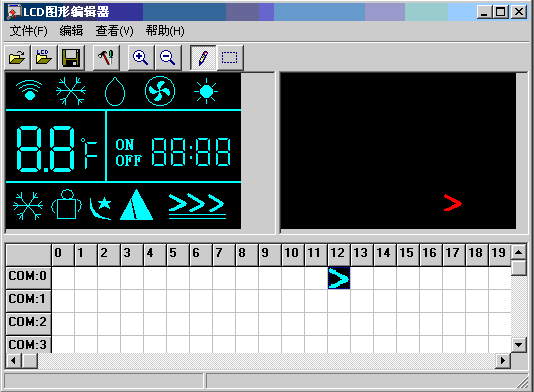

4、根据LCD设计图和电路原理图接线关系，再点击相应的COM-SEG交叉点进行映射，如下图所示：

5、对于没有连为一体的笔划，按“框选键”，框选BMP图像区的一个图形

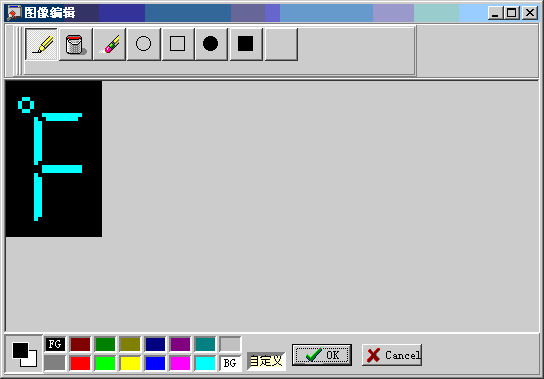

6、双击真值表区的某一图形，可以对该图形进行修整

7、对真值表点击右键弹出菜单可选择命令对真值表做一些操作

8、如果LCD屏有丝印图形，可以做丝印图形bmp文件，文件名与LCD文件同名
