touchwin编辑工具 2.D.3k

《touchwin编辑工具 2.D.3k》是一款信捷触摸屏编程软件，这款软件只要是针对于信捷旗下的触摸产品提供编辑逻辑设计，能为不同的机型提供不同的编程方式，软件内的功能非常丰富，操作也很简单，是一款非常不错的软件，有需要的小伙伴快来下载叭！

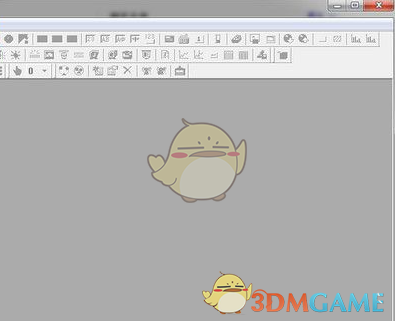

软件功能

工程下载

TouchWin编辑软件支持普通下载和完整下载两种下载方式，而且对于不同系列的人机界面，请选择相应的下载线进行下载，TH/TG/TE/TN/XMH/XME/XPG系列使用TH-USB下载线进行下载，该下载线需要安装专用驱动，用户可在信捷官网下载“触摸屏USB驱动程序及指导”进行安装，TP系列串口下载请参考触摸屏硬件手册。

工程区

主要对画面、窗口、报警、打印、函数功能块做插入、剪切、复制、粘贴、删除操作。

菜单栏

菜单栏包括文件、编辑、查看、部件、工具、视图、帮助7组菜单。

状态栏

显示当前人机界面型号、PLC口通讯设备、下载口通讯设备、当前鼠标处于编辑画面中的坐标位置等。

画图栏包括：直线、弧、矩形、圆角矩形、椭圆、多边形、多边形块、三维框、图片、浏览器、平移动画、旋转动画。其中，浏览器使用在组态中，用来登录网页或打开一个指定路径，请参考信捷官方网站“信捷TouchWin组态软件使用手册”；函数画布涉及C函数功能，请参考信捷官方网站“触摸屏C函数功能块手册”。

部件栏

部件栏包括了数据处理的所有基本按钮。

从左至右依次为：文字串、动态文字串、变长动态文字、指示灯、按钮、指示灯按钮、画面跳转、数据显示、报警显示、字符显示、数据输入、字符输入、中文输入、数据设置、数字小键盘、字符小键盘、用户输入、棒图、动态图片、调用窗口、窗口按钮、配方下载、配方上载、功能键、功能域、离散数据柱形图、连续数据柱形图。

显示器栏

显示器栏包括了设备图形处理或趋势图方面的所有基本按钮。

从左到右排列依次为：日期、时钟、蜂鸣器、背景灯、刻度、仪表、阀门、管道、水泵、风机、电机、反映罐、变频器报警信息提示、滚屏文字、实时趋势图、历史趋势图、XY趋势图、时间趋势图、数据移动按钮、报警列表、实时事件显示、历史事件显示、通用表格、数据采集保存、数据采集导出。

软件特色

Ø 工程区 涉及画面及窗口的新建、删除、复制、剪切等基本操作；

Ø 画面编辑区 工程画面制作平台；

Ø 菜单栏 共有7组菜单，包括文件、编辑、查看、部件、工具、视图、帮助；

Ø 工具栏 包括Stand、画图、操作、缩放、图形调整、显示器、状态、部件等工具栏操作；

Ø 状态栏 显示人机界面型号、PLC口连接设备、下载口连接设备显示信息等。

属性 对象元件的“显示”、“字体”、“颜色”、“位置”等操作；

Ø 锁定 相对位置锁定，操作后该元件不可移动，可通过“解锁”实现移动功能；

Ø 元件公用 实现该元件的全局功能，可通过“元件专用”实现专用属性；

Ø 移至顶层 将元件移动至最顶层；

Ø 剪切 对选中的部件进行剪切操作；

Ø 复制 对选中的部件进行复制操作；

Ø 批量复制 对选中的部件按照一定的地址改变方向进行批量复制操作；

Ø 删除 对选中的部件进行删除操作；

Ø 保存 将当前元件外观保存至素材库，此后可直接通过素材库调用。

常见问题

Q10 为什么下载人机界面程序时提示：显示器容量不足？

原因：程序太大，超过了屏容量。

解决方法：可对画面内容进行简化：

1、用户没有使用下载口通讯，建议选择“不使用下载口”，因为选择下载口的使用会占用一部分资源；

2.、“工具（T）/选项（O）”请不要选择“自动保存”；

3、程序中使用了数据采集或图表显示，但占用的PFW超过人机界面容量，请将PFW容量设置在对应人机界面允许范围内。

人机界面软件有繁体版的吗？支持输入繁体字吗？

没有繁体版的安装软件，但在简体中文系统下，可输入繁体字，同时可以输入西班牙文、日文、德语、法语等。

目前本公司支持的软件版本有简体中文版、英文版、德文版和韩文版。

什么原因导致触摸不良？

1、人机界面安装问题

把人机界面从控制柜上取下来，操作测试，若操作没问题，即安装问题导致，重新测量安装尺寸，安装时不要太紧，以免挤压到触摸板。

2、通讯不良造成

3、新建一个程序测试

放置一个PSB300的指示灯按钮，下载到人机界面中测试触摸情况，以排除程序问题。

如果新建的程序也触摸不良， TH/TG/TE/TN/XMH/XME/XPG系列人机界面使用3号拨码进行触摸校准，TP系列请直接发回我司测试；

如果新建的程序没有问题，就按照以下步骤排查：

（1）用到了很多偏移量（间接指定地址是通讯设备的地址)；

（2）使用数据移动按键时，不能同时放两个以上趋势图或通用表格之类的；

（3）通用表格，被手动直接拉大后，下载到屏里会有偏移，软件上把各个属性来回多点几次再下载进去就可以了。
