hdmi edid编辑工具 2017

《hdmi edid编辑工具 2017》是一款电脑外接设备相关的数据信息调试工具；这款软件就是为了帮助用户进行调试你的音频设备，软件内的功能非常丰富，操作也很简单，是一款非常不错的软件，感兴趣的小伙伴欢迎下载使用噢！

软件功能

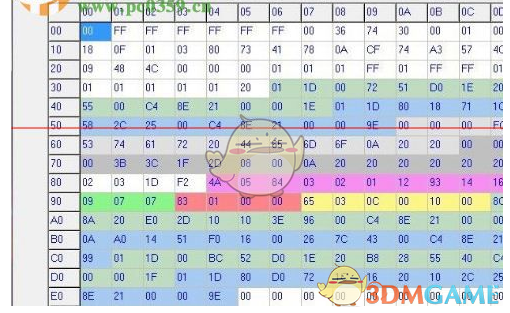

一.EDID数据格式：

EDID 1.3数据格式

字节序列

00-19标题信息

00-07标题信息“00h FFh FFh FFh FFh FFh FFh 00h”

08-09制造商编号。这些ID由Microsoft分配。“00001 = A”;“00010 = B”; ...“11010 = Z”，位7（地址08h）为0，第一个字符（字母）位于位6→2（地址08h）第二个字符（字母）位于位1＆0（地址08h）和位7→5（地址09h），第三个字符（字母）位于位4→0（地址09h）

10 -11产品ID代码（以LSB为先存储）由制造商分配

12-15 32位序列号格式不要求通常以LSB为先存储为了保持与先前要求的兼容性，场的至少一个字节是无零，如果一个ASCII序列号描述符被在详细定时部分提供。

制造的16周，这改变由制造商。一种方法是计数1月1日至7日在第1周，1月8日-15至第2周等等，有些

则以周数（星期日 - 星期六）计算，有效范围为1-54 17制造年份将1990年增加到实际年

数18 EDID版本号 ber“01h”

19 EDID修订号“03h”

20-24基本显示参数

20视频输入定义

7 0 =模拟1 =数字

6视频电平

00 = 0.7，0.3; 01 = 0.714,0.286; 10 = 1，0.4; 11 = 0.7,0

5

4空白至黑色设置

3个独立同步

2复合同步

1同步绿色

0锯齿vs同步1 = DFP 1.x兼容

21最大水平图像大小（厘米）。

22最大垂直图像尺寸（厘米）。

23显示Gamma。除以100，然后为实际值添加1。

24电源管理和支持功能：

7待机

6暂停

5关闭/低电源

4显示类型：

00 =单色，01 = RGB颜色，10 =非RGB多色，11 =未定义

3

2标准色彩空间

1首选定时模式

0默认GTF支持

25-34色度坐标

红色X（位7-6），红色Y（位5-4），绿色X（位3-2），绿色Y（位1-0）的25位低有效位。

蓝色X（位7-6），蓝色Y（位5-4），白色X（位3-2），白色Y（位1-0）的26位低有效位。

红色X，红色Y，绿色X，绿色Y，蓝色X，蓝色Y，白色X，白色Y的27-34高有效位。为了解码实际值，重新排列如下：高有效位7-0（通道），（通道）的低有效位。实际值介于0.000和0.999之间，但编码值在000h和3FFh之间。标准化* 999/1023。

35成立时间我：

720×400 @ 70Hz，720×400 @ 88Hz，640×480 @ 60Hz，640×480 @ 67Hz，640×480 @ 72Hz，640×480 @ 75Hz，800×600 @ 56Hz，800 ×600 @ 60 Hz

36建立时间二：

800×600 @ 72Hz，800×600 @ 75Hz，832×624 @ 75Hz，1024×768 @ 87Hz（隔行扫描），1024×768 @ 60Hz，1024×768 @ 70Hz，1024×768 @ 75 Hz，1280×1024 @ 75 Hz

37制造商保留时间：

00h为无

7 bit：1152x870 @ 75 Hz（Mac II，Apple）

38-53标准时序识别

第一个字节：水平分辨率。乘以8，然后为实际值添加248。

第二个字节：

bit 7-6

长宽比。实际垂直分辨率取决于水平分辨率。

00 = 16：10,01 = 4：3,10 = 5：4,11 = 16：9（在v1.3之前为00 = 1：1）

bit 5-0

垂直频率。添加60以获得实际价值。

软件特色

1、操作简单，运行软件后点打开按钮载入含有EDID数据的BIN文件即可烧录！

2、软件需配套使用专用的烧录板，即并口模拟IIC通信电路板，电路板原理图可向作者索要！

3、软件功能有：修改生产厂商名、产品代码，生产年，星期、序列号、显示器名以及在线读取EDID数据！

4、为了方便有关部门控制EDID数据，在EDID数据后面增加了32位相关信息，包括与指定EDID的关联位和此32位信息的校验位！(具体操作参照例子！)

5、本软件支持128字节和256字节的EDID烧录(可烧录附带一个延伸块EDID数据）

包含部分

1.图像和声音模式，如模拟还是数字，

2.颜色模式，如YCbCr(4:4:4),YCbCr(4:2:2)

3.简短的timing描述，这里指定了一些在段1里面没有描述的timing信息。比如640x480p@60HZ 4:3等

4.声音的简短描述，比如PCM(2通道，32KHZ,44.1HZ,48HZ,16bit,20bit,24bit)

AC-3，Dolby Digital+(6通道，32KHZ,44.1KHZ,48KHZ，最大比特率640kbps)

喇叭(左右声道）

5.VSDB：生产商特别信息，比如包含了CEC物理地址，3D信息，deep color信息等

6.CheckSum

二。CheckSum计算方法

Checksum的计算原则是前127个字节的和为0，所以比如第一块的checksum=256-(byte0+byte1+...+byt127)%256

三。VSDB详解

VSDB是EDID里面一个比较难懂的块，通常的EDID编辑工具都没有提供编辑这个块的选项，但现在通常电视的EDID里面都有这个信息。

更新日志

1、增加二块128EDID的读写功能，即支持HDMI

2、完善DTD块功能。

3、增加EEPROM和MCU选项功能。

4、改善IIC时序
